▲校正機安裝及使用示意圖，零部件包含①扭力校正錶頭＋②桌上型扭力測試架＋③傳感器
[ 1 ] 扭力扳手校正機怎麼選？
扭力扳手校正機（又稱扭力校正器、扭力測試儀、扭力扳手檢測儀、扭力校正儀）由「①扭力校正錶頭＋②桌上型扭力測試架＋③傳感器」組成。依扳手尺寸選 50／80／150cm 測試架，依扳手最大扭力選傳感器。

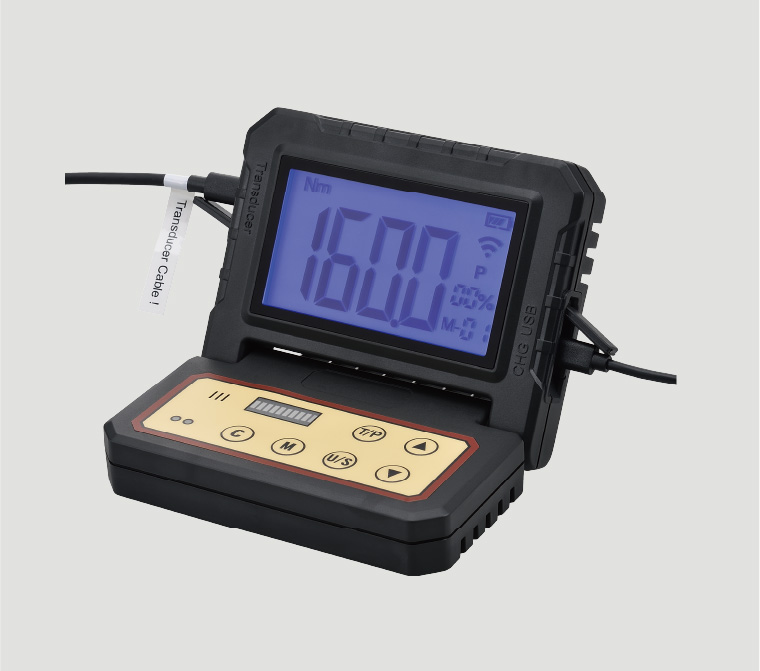

① 扭力校正錶頭
一個錶頭可對應所有傳感器

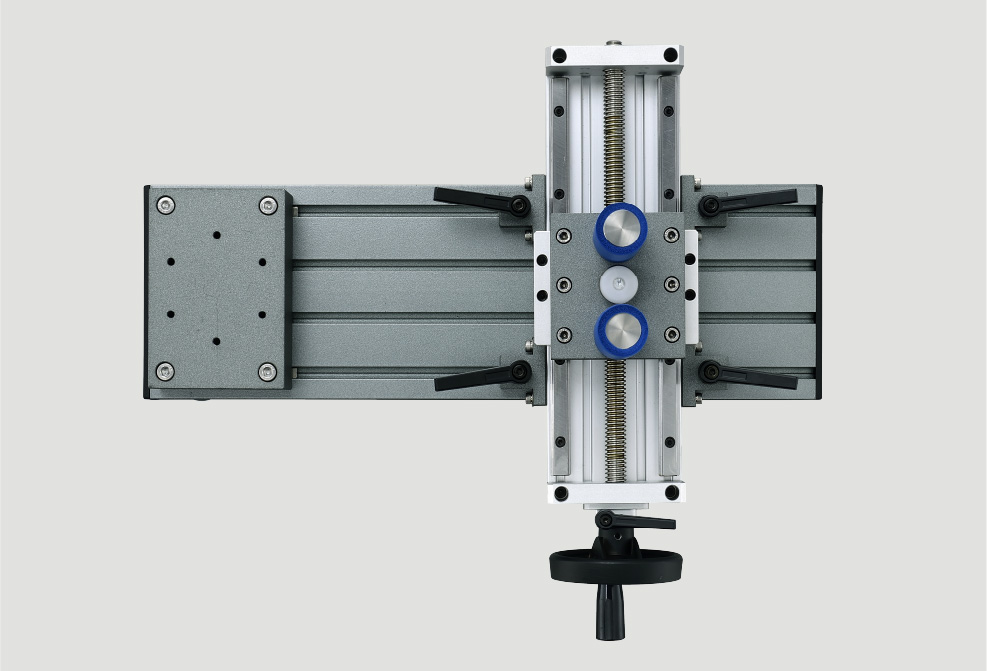

② 桌上型扭力測試架
依照扳手長度選擇

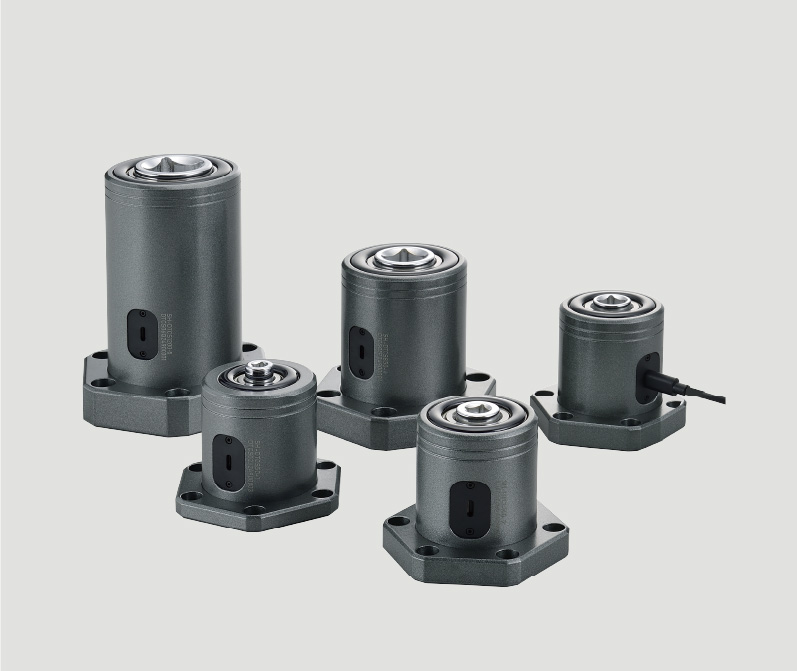

③ 傳感器
精度 CW:±0.5% CCW:±1%
校正機選購三步驟
- 錶頭無須選擇：購買一組扭力校正錶頭即可對應所有傳感器。
- 選擇測試架：依照扳手尺寸選擇測試架，三種長度測試架可選擇。
- 選擇傳感器：需先確認扳手的校正範圍，再看傳感器的扭力範圍是否涵蓋扳手的校正範圍。
一組錶頭+一台測試架，並搭配多顆傳感器，可依需求擴充不用重複購買類似的設備。
▲一組錶頭可搭配多顆傳感器
[ 2 ] 配件功能與選型
① 扭力校正錶頭
錶頭即為螢幕，是整個扭力測試系統的操作核心，可切換 N-m、ft-lb、in-lb、kgf-cm 四種單位，具峰值與追蹤雙模式（操作用法見校正SOP篇）。操作切勿超過傳感器最大扭力。
▲① 扭力校正錶頭
② 桌上型扭力測試架
為什麼需要測試架？因為手持校正會有施力不穩、出力位置不一致的問題。測試架將變因固定化，讓結果標準化、減少對手感的依賴。
扭力測試架選哪個？
測試架（即校正機的主體）依照寬度分成三種：50cm、80cm、150cm。以下根據鐵匠牌扭力扳手的扭力值大小做選擇，若採用不同廠牌的扳手，則須根據桌上型扭力測試架(參考右圖)A、B之間的距離L1選擇對應的扭力測試架。
| 鐵匠牌-扭力值(Nm) | L1 | 扭力測試架 |
|---|---|---|
| 60Nm以下 | 14.5~34cm | WC-LD50 |
| 500Nm以下 | 14.5~65.5cm | WC-LD80 |
| 除了迷你型扳手(WM 系列)， 其他扳手都適用 |
29.5~116cm | WC-LD150 |
▲② 桌上型扭力測試架
③ 傳感器
.jpg)

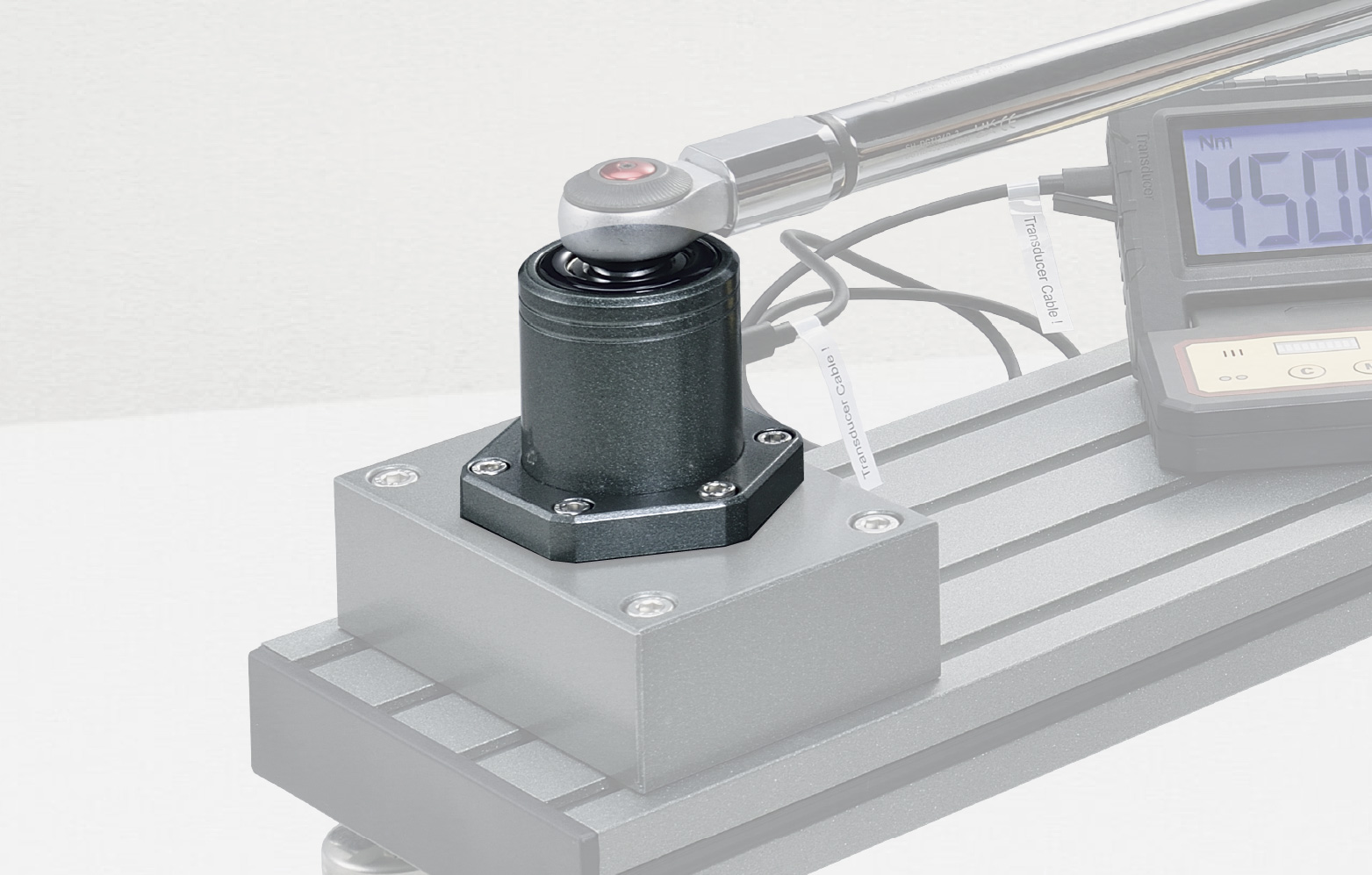

▲③ 傳感器安裝示意圖
傳感器負責檢測扭力值，依照扳手扭力範圍不同，選擇相對應的傳感器，使其安裝於校正機的左側，以下規格表：
| 產品編號 | 顯示範圍 | 校正範圍 | 方頭 (英吋) |
|---|---|---|---|
| WC-SS5-1 | 5~500 cNm (0.05~5 Nm) | 25~500 cNm | 1/4" |
| WC-SS10-1 | 0.1~10 Nm | 0.5~10 Nm | 1/4" |
| WC-SS50-1 | 0.5~50 Nm | 2.5~50 Nm | 1/4" |
| WC-SS80-2 | 0.8~80 Nm | 4~80 Nm | 3/8" |
| WC-SS160-2 | 1.6~160 Nm | 8~160 Nm | 3/8" |
| WC-SS250-3 | 2.5~250 Nm | 12.5~250 Nm | 1/2" |
| WC-SS450-3 | 4.5~450 Nm | 22.5~450 Nm | 1/2" |
| WC-SS650-4 | 6.5~650 Nm | 32.5~650 Nm | 3/4" |
| WC-SS850-4 | 8.5~850 Nm | 42.5~850 Nm | 3/4" |
| WC-SS1200-5 | 12~1200 Nm | 60~1200 Nm | 1" |
[ 3 ] 加購方案
校正機另外提供兩種加購方案：
方案1-扭力起子校正模組：專門為鐵匠牌數位扭力起子提供的校正架及低扭力傳感器
方案2-數位扭力顯示器(可當簡易傳感器)：可作為簡易的扭力傳感器，需搭配附贈的固定座使用
方案1-扭力起子校正模組
針對數位型扭力起子(型號：WM-SD 系列)，我們提供專屬的校正模組：A.起子固定架+B.傳感器。
A. 起子固定架(WC-LD-SD1)
起子固定架*1、開口扳手*1、支撐柱*4、特製轉接頭*1
B. 傳感器(WC-SS5-1)
與WC-LD-SD1搭配使用，為起子型扭力扳手的校正組合
工具箱校正模組
附贈防震工具箱含出廠校驗報告
▲WC-LD-SD1起子固定架安裝示意圖
方案2-顯示器模組(可當簡易傳感器)
▲顯示器+底座
點擊看「數位扭力顯示器」[ 4 ] 自購 vs 送校與產業情境
自購設備 vs 送校：成本效益
- 送校年成本 ＝ 送校支數 × 年送校次數 × 單次費用 ＋ 運送與停機損失
- 自購年成本 ＝ 設備投入 ÷ 使用年數 ＋ 設備校正費 ＋ 人員時間
當送校年成本大於自購年成本時，自購會更划算。自購的價值在每日檢測、及早發現偏移；定期校正仍建議回廠。
| 使用情境 | 較適合的做法 |
|---|---|
| 數量少、頻率低 | 定期送校 |
| 數量多、多人共用 | 自購檢測＋定期送校 |
| 多產線、多據點 | 自購檢測＋標準件交叉核查 |
半導體、航太、汽車產業怎麼選？
- 半導體：低扭力為主，對出力位置特別敏感（原因見校正SOP篇），需選低扭力傳感器並使用測試架。
- 航太： 重視可追溯，保存校正報告與履歷，校正機本身定期校正。
- 汽車： 扳手多、多人共用，以每日檢測加定期校正管理。
具體要求以客戶規範為準。
總結
若購買鐵匠牌的數位扭力扳手，推薦使用鐵匠牌的校正機，或直接送原廠檢修以維護數位扭力扳手的精準度，金石門企業除了提供扭力扳手校正機，同時也提供數位扭力扳手的檢修及扭力校正的服務。若是扳手數量較多或需要每天嚴謹的確認精準度才會建議購買校正機，實際需求也可和專員討論再決定。
[ 5 ] 常見問題 FAQ
Q1：如何選擇扭力扳手校正機？
A：鐵匠牌扳手 60Nm 以下選 WC-LD50，500Nm 以下選 WC-LD80，WC-LD150 適用除 WM 系列外的扳手。
Q2：扭力測試儀、扭力檢測儀、扭力校正儀是同一種機器嗎？
A：都是扭力扳手校正機只是不同稱呼，選購時請以傳感器範圍、測試架尺寸、錶頭功能等規格為準。
Q3：為什麼需要扭力扳手校正機？
A：扭力扳手的誤差是「不知不覺慢慢偏掉」，需要每日檢測搭配定期校正。有了校正機，就能在現場及早發現偏移。校正週期與流程請見《扭力校正 SOP》。
Q4：怎麼確認校正機本身是準確的？
A：校正機也是量測儀器，同樣需要確認準確度，有三種作法：
1. 定期回廠校正（5000 次或滿一年）；
2. 每月以標準件扳手核對傳感器的偏差趨勢；
3. 兩顆傳感器扭力範圍重疊時，用同一支扳手交叉比對。
Q5：扭力扳手校正機價格怎麼估？
價格依扭力範圍、傳感器數量、測試架尺寸與配件而異，無法用單一數字概括。提供需求資訊，即可由專員報價。
