平面スイングハンドル

BS-17 series (標準シャフト - SUS304)

特徴

平面スイングハンドル｜防水性能、防塵(IP66)、耐熱、耐蝕。
★特許(軸穴):取得済み、軸穴の4点位置決めの設計を快速組立できる、左、右、上、三方向兼用。
開いて3mm前後にスムーズに閉じることができ、ドアがボックスを確り閉めて揺れません。
止め金が自由調整可能。
★ 特許(シリンダー)：狭いスペースでのロック可能なロック設計構造。

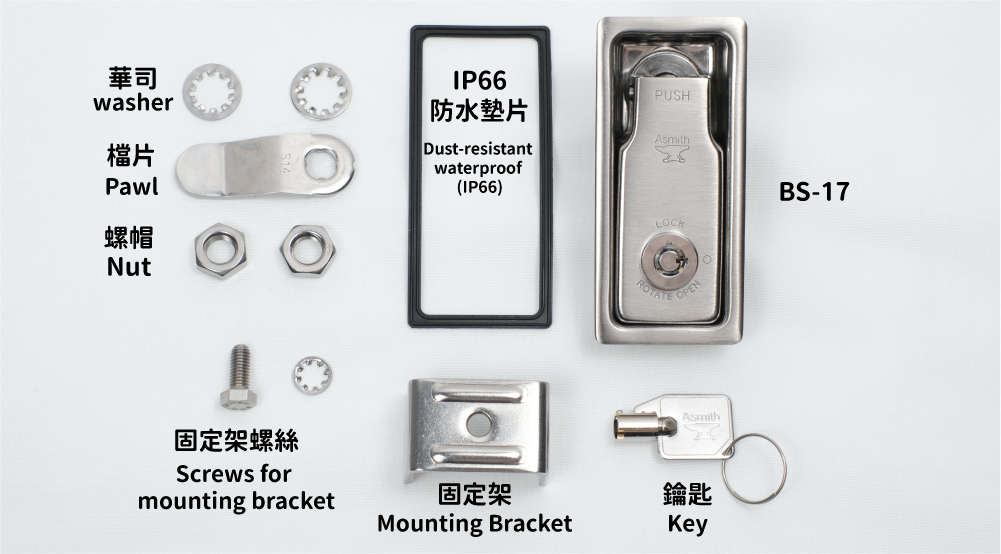

➤本体とクラウン材質：SUS304ステンレス鋼－ヘアライン仕上げ。RoHS指令対応品。
➤止め金、固定架、シャフト材質：SUS304ステンレス鋼

2D 3D カタログ見積関するお問合せ

　単位: mm [※1 kgf ≒ 10 N]仕様

製品番号	型式	材質	仕上げ	パネル厚さ	止め金	寸法		止め金とパネル距離		防水	重量 (g)
製品番号	型式	材質	仕上げ	パネル厚さ	止め金	L1	L2	裏向き	外向き	防水	重量 (g)
BS-172714(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#14S	36	12	27~37	37~47	IP66	171.9
BS-172715(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#15S	36	12	19~29	45~55	IP66	173.4
BS-172716(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#16S	36	12	11~21	53~63	IP66	175.7
BS-172717(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#17S	51	27	27~37	37~47	IP66	177.2
BS-172718(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#18S	51	27	19~29	45~55	IP66	177.2
BS-172719(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#19S	51	27	11~21	53~63	IP66	177.2
BS-1722-A14(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#14S	36	12	27~37	37~47	IP66	182.1
BS-1722-A15(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#15S	36	12	19~29	45~55	IP66	183.6
BS-1722-A16(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#16S	36	12	11~21	53~63	IP66	185.8
BS-1722-A17(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#17S	51	27	27~37	37~47	IP66	187.3
BS-1722-A18(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#18S	51	27	19~29	45~55	IP66	187.3
BS-1722-A19(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#19S	51	27	11~21	53~63	IP66	187.3

High-Quality High-CP value

●Dust and waterproof features needed?

Dust-resistant, waterproof (IP66), resistance to heat and corrosion.

●Fast installation required?

Quickly installed with just one screw.

●Looking for high cost-performance and reliable quality?

Using stamping technology and reinforcing the structure to replace the high-cost lost wax casting technique.

●Stainless Steel Stamping Technology

Unlike traditional industrial door locks that use expensive stainless steel wax casting processes, Asmith uses stamping technology to manufacture high CP-value industrial-grade door locks. The door lock can achieve the best clamping effect by adjusting the pawl.
