平面スイングハンドル
BS-2114 series (ステンレス密閉用ハンドル)
特徴
ステンレス密閉用ハンドル|ステンレスのロストワックス鋳造、耐食性に優れています。
アーク止め金の特別なロック設計はドアパネルを強く押すことができ、ドアパネルを揺れにくくする。
バリなしで握り感がよい、左開きと右開きが選択可能。
表面は鏡面バフ研磨処理、RoHS指令対応品。
船舶、輸送、半導体設備産業、工業工程用金物が適用。
➤材質:SUS316ステンレス-鏡面バフ研磨
2D
3D
カタログ
見積関するお問合せ

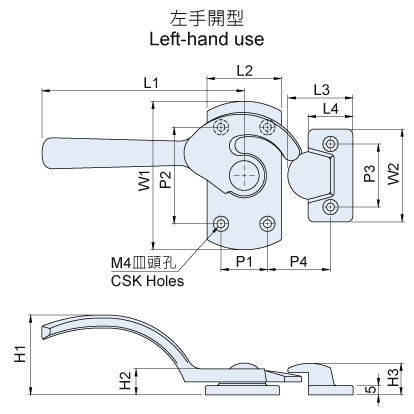

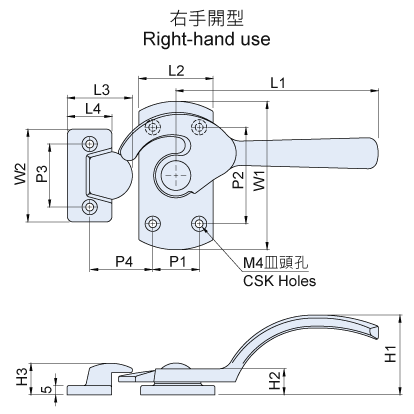

単位: mm [※1 kgf ≒ 10 N]
仕様
製品番号
型式
材質
仕上げ
止め金
寸法
防水
重量
(g)
L1
L2
L3
L4
W1
W2
H1
H2
H3
P1
P2
P3
P4
BS-2114-1L
左開き
⋆SUS316ステンレス
鏡面バフ研磨
-
127
45
40
28
90
52
49
17
19
34
70
40
43
N/A
450
BS-2114-2L
左開き
⋆SUS316ステンレス
鏡面バフ研磨
-
109
40
35
24
80
50
43
14
17
25
52
34
34
N/A
290
BS-2114-3L
左開き
⋆SUS316ステンレス
鏡面バフ研磨
-
98
32
32
23
65
50
36
14
18
22
43
35
30
N/A
210
BS-2114-4L
左開き
⋆SUS316ステンレス
鏡面バフ研磨
-
84
30
30
20
60
45
35
13
14.5
20
40
32
28
N/A
160
BS-2114-5L
左開き
⋆SUS316ステンレス
鏡面バフ研磨
-
68
30
30
20
55
45
28
12.5
14.5
17
37
32
28
N/A
130
BS-2114-1R
右開き
⋆SUS316ステンレス
鏡面バフ研磨
-
127
45
40
28
90
52
49
17
19
34
70
40
43
N/A
450
BS-2114-2R
右開き
⋆SUS316ステンレス
鏡面バフ研磨
-
109
40
35
24
80
50
43
14
17
25
52
34
34
N/A
290
BS-2114-3R
右開き
⋆SUS316ステンレス
鏡面バフ研磨
-
98
32
32
23
65
50
36
14
18
22
43
35
30
N/A
210
BS-2114-4R
右開き
⋆SUS316ステンレス
鏡面バフ研磨
-
84
30
30
20
60
45
35
13
14.5
20
40
32
28
N/A
160
BS-2114-5R
右開き
⋆SUS316ステンレス
鏡面バフ研磨
-
68
30
30
20
55
45
28
12.5
14.5
17
37
32
28
N/A
130
単位: mm [※1 kgf ≒ 10 N]
アクセサリー
製品番号
アクセサリー
材質
仕上げ
適用産品
重量
(g)
B-2090201
陽圧パッキン
EPDM (Soft quality)
ブラック
B
190 g/m
B-2090202
側圧パッキン
EPDM (Soft quality)
ブラック
B
176 g/m
