アジャストファスナー

CS(T)-02 - SUS304ステンレス鋼 / ステンレスアジャストファスナー

CS(T)-02 series

特徴

ステンレスアジャストファスナー｜高荷重65～145kgf
ラッチロッドが正反転を回して適当な締め度を調整可能
各ファスナーはバリなし処理されているため、プロデュースプロセスで保護カバーを用意する必要はありません。
RoHS指令対応品
➤材質：SUS304ステンレス鋼－光沢バレル研磨、冷間圧延鋼板 (SPCC) & 熱間圧延軟鋼板 (SPHC)－亜鉛メッキ

★ナット＋ワッシャーを特注追加の場合はMOQ100個　(以下に示す)

2D 3D カタログ見積関するお問合せ

　単位: mm [※1 kgf ≒ 10 N]仕様

製品番号	タイプ	型式	材質	仕上げ	ロック	寸法 L x W	推奨荷重 (kgf)	重量 (g)	ナット＋ワッシャーを特注追加の場合はMOQ100個

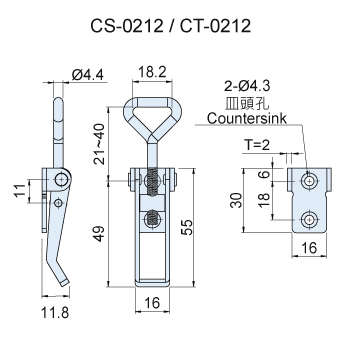

CS-0212	⊕ Screw-on	セットで販売	SUS304ステンレス	振動グラウンド	N/A	95.4x27	70	45	CS-02120

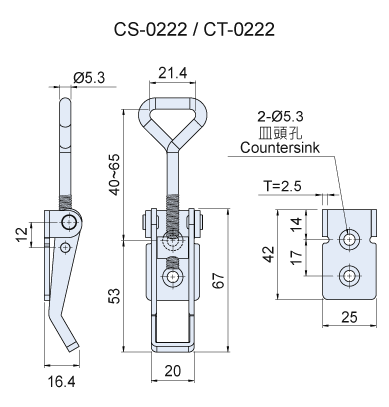

CS-0222	⊕ Screw-on	セットで販売	SUS304ステンレス	振動グラウンド	N/A	123.3x32	85	86.8	CS-02220

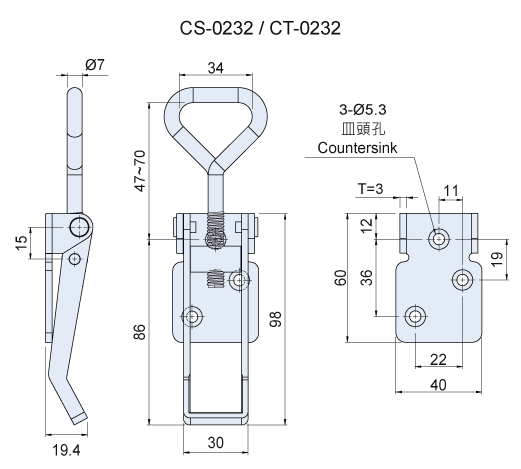

CS-0232	⊕ Screw-on	セットで販売	SUS304ステンレス	振動グラウンド	N/A	163x48	95	208.4	CS-02320

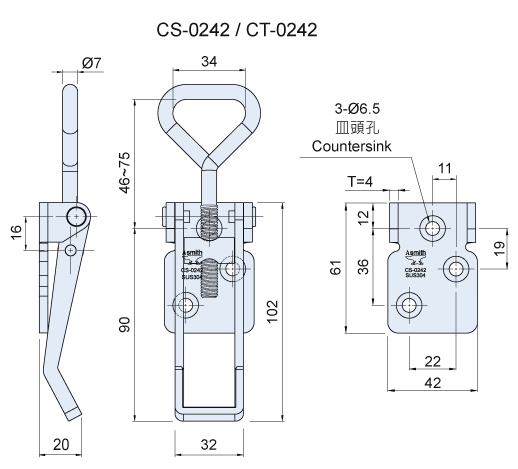

CS-0242	⊕ Screw-on	セットで販売	SUS304ステンレス	振動グラウンド	N/A	169x42	145	251	CS-02420
CT-0212	⊕ Screw-on	セットで販売	冷間圧延鋼板 (SPCC)	亜鉛メッキ	N/A	95.4x27	70	45	CT-02120
CT-0222	⊕ Screw-on	セットで販売	冷間圧延鋼板 (SPCC)	亜鉛メッキ	N/A	123.3x32	85	86.8	CT-02220
CT-0232	⊕ Screw-on	セットで販売	冷間圧延鋼板 (SPCC)	亜鉛メッキ	N/A	163x48	95	208.4	CT-02320
CT-0242	⊕ Screw-on	セットで販売	熱間圧延軟鋼板 (SPHC)	亜鉛メッキ	N/A	169x42	145	251	CT-02420

CS-0212-A

CS-0210-B

CS-0222-A

CS-0220-B

CS-0232-A

CS-0230-B

CS-0242-A

CS-0240-B

設置図

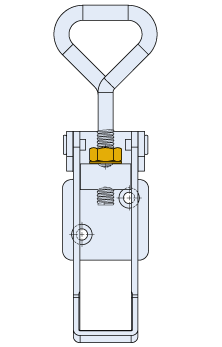

ナット＋ワッシャーを特注追加の場合はMOQ100個

CS-0212 Load curve

CS-0212 引張500キログラム曲線図

CS-0222 Load curve

CS-0222 引張500キログラム曲線図

CS-0232 Load curve

CS-0232 引張500キログラム曲線図

Youtube

ES-13嵌入把手

　単位: mm [※1 kgf ≒ 10 N]アクセサリー

製品番号	タイプ	材質	仕上げ

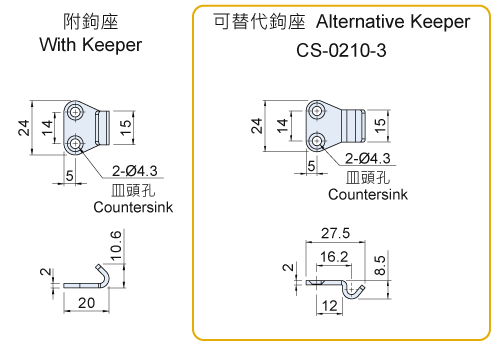

CS-0210-3	Vertical Keeper	SUS304ステンレス	振動グラウンド

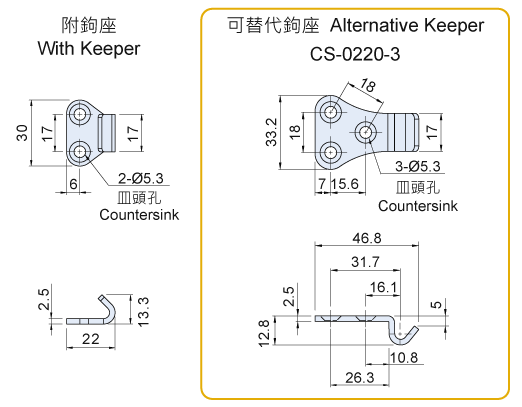

CS-0220-3	Vertical Keeper	SUS304ステンレス	振動グラウンド

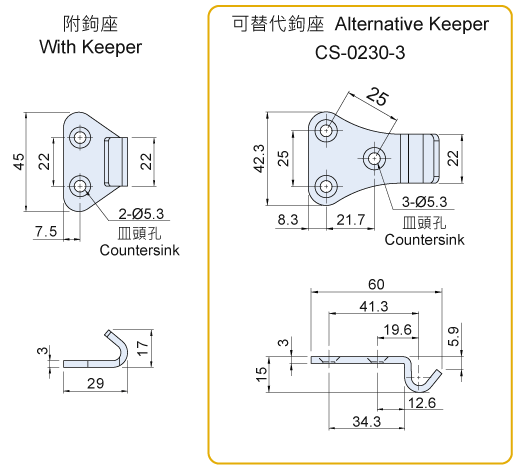

CS-0230-3	Vertical Keeper	SUS304ステンレス	振動グラウンド
