アジャストファスナー

CS(T)-02 (ロック穴) - SUS304ステンレス鋼 / ステンレス アジャストファスナー

CS(T)-02 series (ロック穴)

特徴
  • 5c00dfe917c2d5d12c57e73f05274f04
  • b0db7cab8764cdc4bca884cd4abc2b4b
アジャストファスナー｜高荷重65～145 kgf
ラッチロッドが正反転を回して適当な締め度を調整可能
南京錠の使用で外れないと安全性をアップする、金型の使用が最適
各ファスナーはバリなし処理されているため、プロデュースプロセスで保護カバーを用意する必要はありません。
RoHS指令対応品
➤材質：SUS304ステンレス鋼－光沢バレル研磨、冷間圧延鋼板 (SPCC) & 熱間圧延軟鋼板 (SPHC)－亜鉛メッキ

★ナット＋ワッシャーを特注追加の場合はMOQ100個　(以下に示す)
2D3Dカタログ見積関するお問合せ
　単位: mm [※1 kgf ≒ 10 N]仕様
製品番号タイプ 型式 材質 仕上げ ロック 寸法 L x W 推奨荷重
(kgf)		 重量
(g)		 ナット＋ワッシャーを特注追加の場合はMOQ100個
⊕ Screw-onセットで販売SUS304ステンレス振動グラウンド南京錠掛け穴93.4x307051.2CS-02100
⊕ Screw-onセットで販売SUS304ステンレス振動グラウンド南京錠掛け穴123.3x328596.2CS-02200
⊕ Screw-onセットで販売SUS304ステンレス振動グラウンド南京錠掛け穴162x4095209.8CS-02300
⊕ Screw-onセットで販売SUS304ステンレス振動グラウンド南京錠掛け穴169x42145250.8CS-02400
⊕ Screw-onセットで販売冷間圧延鋼板 (SPCC) 亜鉛メッキ南京錠掛け穴93.4x307051.2CT-02100
⊕ Screw-onセットで販売冷間圧延鋼板 (SPCC) 亜鉛メッキ南京錠掛け穴123.3x328596.2CT-02200
⊕ Screw-onセットで販売冷間圧延鋼板 (SPCC) 亜鉛メッキ南京錠掛け穴162x4095209.8CT-02300
⊕ Screw-onセットで販売熱間圧延軟鋼板 (SPHC)亜鉛メッキ南京錠掛け穴169x42145250.8CT-02400

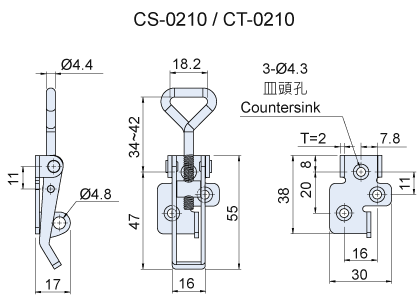

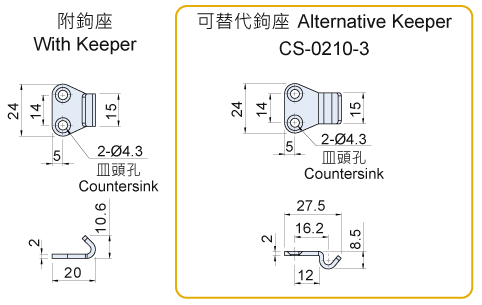

CS-0210-ACS-0210-B

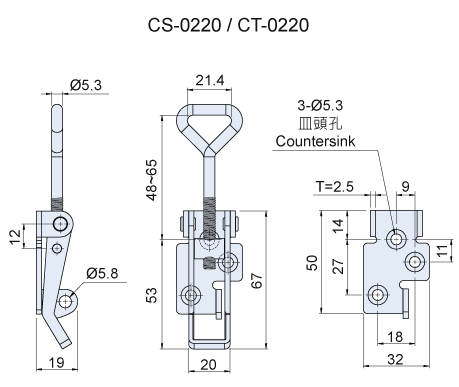

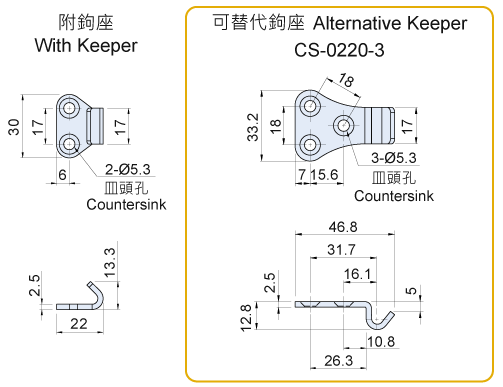

CS-0220-ACS-0220-B

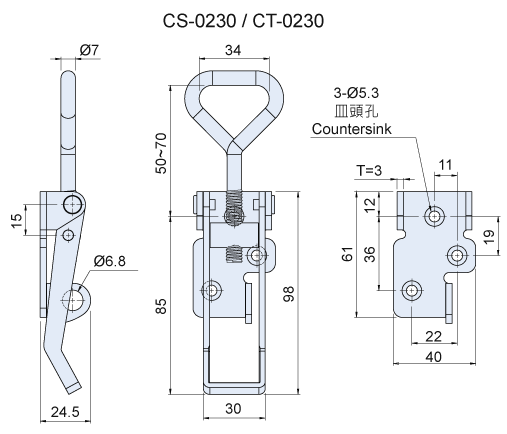

CS-0230-ACS-0230-B

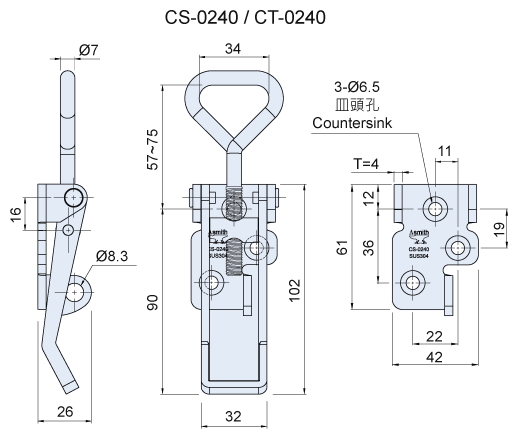

CS-0240-ACS-0240-B

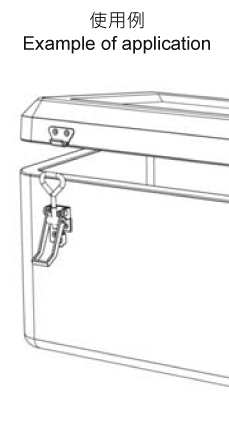

設置図

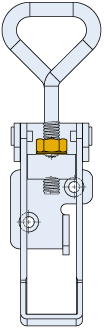

ナット＋ワッシャーを特注追加の場合はMOQ100個



CS-0212 Load curve
CS-0212 引張500キログラム曲線図


CS-0222 Load curve
CS-0222 引張500キログラム曲線図


CS-0232 Load curve
CS-0232 引張500キログラム曲線図






YouTube ▶




　単位: mm [※1 kgf ≒ 10 N]アクセサリー
製品番号タイプ 材質 仕上げ
  Vertical Keeper SUS304ステンレス 振動グラウンド
  Vertical Keeper SUS304ステンレス 振動グラウンド
  Vertical Keeper SUS304ステンレス 振動グラウンド
  • c92bcb9635940e6250d99379ed92eb33
  • b3fc73a203b7c79f69583431afacd6b6
  • 1db3b7510f4d5ca20f92622471735b0f
