スプリングキャッチ

CS(T)-01 series (スプリングキャッチ)

特徴

ステンレススプリングキャッチ｜荷重22～50kgf、両サイドのスプリングでより締めれる
南京錠の使用で外れないと安全性をアップする、振動設備が最適
滑らかな表面、優れた外観。RoHS指令対応品

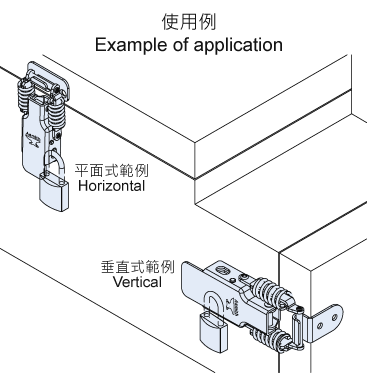

ラッチは図面の横式留め金を含めてます。ほかタイプの止め金が必要なら、推薦パーツでご参考してください。
➤材質：SUS304ステンレス鋼－ヘアライン仕上げ、鋼材－亜鉛メッキ

2D 3D カタログ見積関するお問合せ

　単位: mm [※1 kgf ≒ 10 N]仕様

製品番号	タイプ	型式	材質	仕上げ	Extension Length ＼ Compression Force (1 kgf ≒ 10 N)				ロック	寸法 L x W	推奨荷重 (kgf)	重量 (g)
製品番号	タイプ	型式	材質	仕上げ	1mm	2mm	3mm	4mm	ロック	寸法 L x W	推奨荷重 (kgf)	重量 (g)

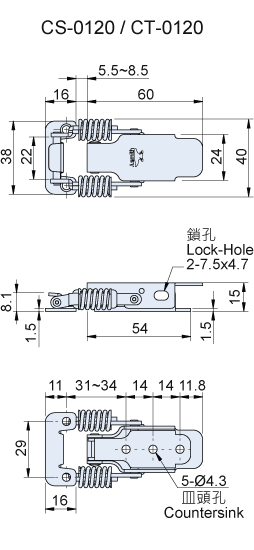

CT-0120	⊕ Screw-on	セットで販売	冷間圧延鋼板 (SPCC)	亜鉛メッキ	28kgf	36kgf	41kgf	47kgf	南京錠掛け穴	84.5x40	47	71
CS-0120	⊕ Screw-on	セットで販売	SUS304ステンレス	ヘアライン仕上げ	22kgf	27kgf	33kgf	38kgf	南京錠掛け穴	84.5x40	38	69

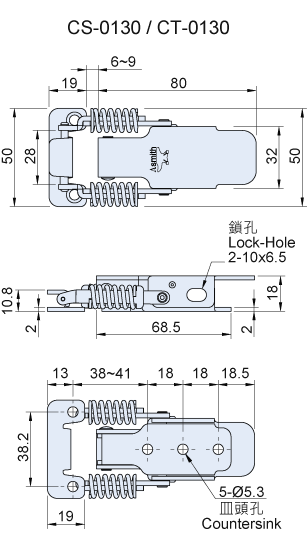

CT-0130	⊕ Screw-on	セットで販売	冷間圧延鋼板 (SPCC)	亜鉛メッキ	29kgf	36kgf	40kgf	50kgf	南京錠掛け穴	108x50	50	140
CS-0130	⊕ Screw-on	セットで販売	SUS304ステンレス	ヘアライン仕上げ	28kgf	34kgf	41kgf	44kgf	南京錠掛け穴	108x50	44	136

Youtube

　単位: mm [※1 kgf ≒ 10 N]アクセサリー

製品番号	タイプ	材質	仕上げ
CS-0120-3	Vertical Keeper	SUS304ステンレス	振動グラウンド
CT-0120-3	Vertical Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ
CS-0120-4	Vertical Keeper	SUS304ステンレス	振動グラウンド
CT-0120-4	Vertical Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ
CS-0120-6	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-0120-6	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ
CS-0120-7	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-0120-7	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ

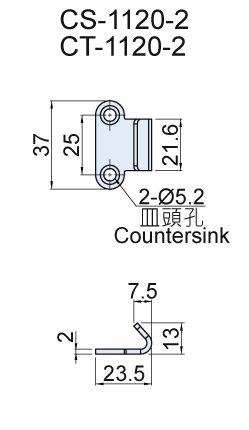

CS-1120-2	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-1120-2	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ
CS-0210-3	Vertical Keeper	SUS304ステンレス	振動グラウンド
CS-0220-3	Vertical Keeper	SUS304ステンレス	振動グラウンド
CS-0230-3	Vertical Keeper	SUS304ステンレス	振動グラウンド
CS-0210-2	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-0210-2	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ
CS-0220-2	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-0220-2	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ

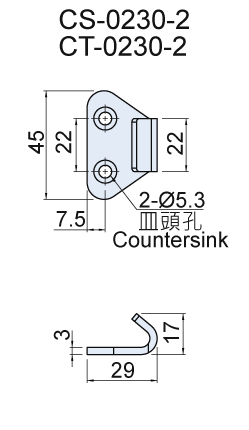

CS-0230-2	Horizontal Keeper	SUS304ステンレス	振動グラウンド
CT-0230-2	Horizontal Keeper	冷間圧延鋼板 (SPCC)	亜鉛メッキ

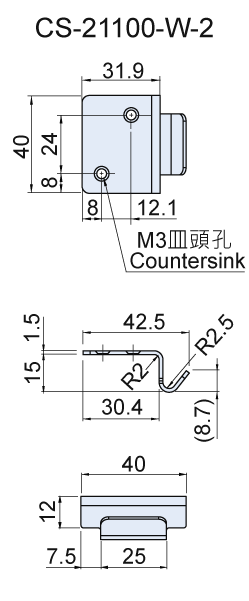

CS-21100-W-2	Vertical Keeper	SUS304ステンレス	振動グラウンド
