重荷重用アジャスター

DK-07 series - Black. Load Capacity 1300kg/Heavy-Duty Anti-Vibration Leveling Glide
  • DK-07 組立工程
  • c1b1a0f3e56e9678463c25ea0e29eee9
  • DK-07-Shockproof

DK-07 series (推薦荷重 1700 kgf)

特徴
  • 13c88679be0358e0448b3d0c8fb59e5b
  • b0db7cab8764cdc4bca884cd4abc2b4b
取付け前に、設備の足をタップしないでください。
★作業場所の床が不平時に、水平角度を自動調整します。ロボットフットがディスクシートに1700kgfの圧力を加えると、オープンプレートハンドでクロス調整ディスク上の60Nmの力を回転させるだけで、高さとレベルを簡単に調整できます。 (下記のような使い方)
.電源投入した時の振動を防ぎ、作業環境を改善する。設備が稼動している時にフロア間の共鳴、振動、騒音を防止して設備精度をキープする。滑り止め性、耐振性、耐摩耗性、耐油性。
.応用:ガントリー、射出機、産業用加工機器。
★レベリングフィートはUL94 V0防火等級を満たします。
➤材質 - ベース:FC-250パウダーコーティング(ブラック)
➤材質 - ボルト:S45C熱処理及びリン酸マンガンコーティング
➤材質 - クッション:クロロプレンゴム(ブラック)
➤材質 - ソケットセットナット:FCD45パウダーコーティング(ブラック)

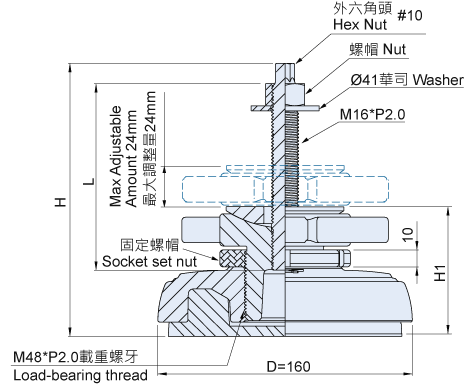

 単位: mm [※1 kgf ≒ 10 N]仕様
製品番号型式 ボルト材質 / 仕上げ ベース材料 / 仕上げ 寸法 Max. Thickness of Machine Support 推奨荷重
(kgf)
重量
(kg)
ボルトサイズ
(M)
ボルト長さ
(L)
H H1 Base DIA
(D)
ナット付き炭素鋼S45C / リン酸マンガン鋳鉄FC-250 / 粉体塗装 (ブラック)M48*P2.0110161751605517004.8
ナット付き炭素鋼S45C / リン酸マンガン鋳鉄FC-250 / 粉体塗装 (ブラック)M48*P2.02002517516014517004.9
ナット付かない炭素鋼S45C / リン酸マンガン鋳鉄FC-250 / 粉体塗装 (ブラック)M48*P2.0110151651605517004.6
ナット付かない炭素鋼S45C / リン酸マンガン鋳鉄FC-250 / 粉体塗装 (ブラック)M48*P2.02002416516014517004.7
  • b807929ffe22cdbea0423792cacb6bfc
  • 1088b9f2ebf804f1cc8282105eafbd9a


※Place the level washer on the glide then lower down machine slowly. (Before the installation, the mechanical foot please do not tapped hole.)
※Insert the bolt through the machine into the glide then place the nut and washer from the top.
※To adjust machine to its height with the handle by the wrench(26mm).
※To tie the nut and washer when the adjustment is done accurately, assembly is finished.
※After locking the socket set nut that is under handle with 3" hook wrench, assembly is finished.


<<Result>>


下壓說明
震動說明
