重型調整防震腳座
DK-07 系列 (荷重1700 kgf)
特徵
重型調整防震調整腳、調平腳｜安裝前，機械腳只需鑽洞，請勿攻牙。

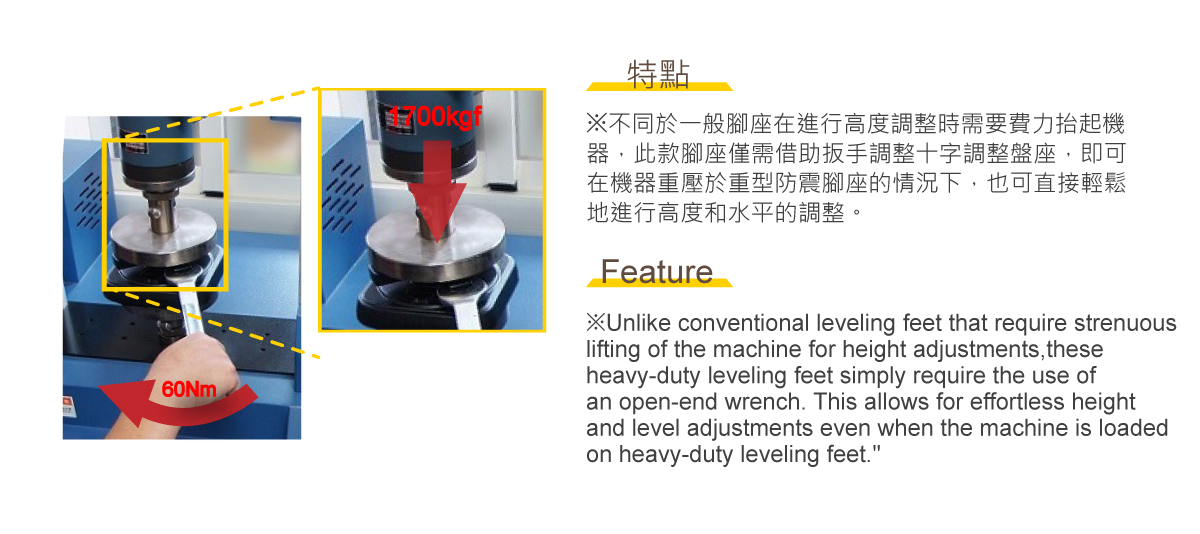

★負荷情况下仍可直接調整水平的罕見重型防震腳座。當機械腳施加壓力1700kgf於盤座時，只需通過開口板手旋轉施力60Nm於十字調整盤座，即可輕鬆調整高度及水平。(如下圖使用方式)
．當作業場所地面傾斜不平時，自動導正水平角度。機器安裝時，可有效導正腳座盤墊面全部伏貼地面，穩定機械運轉。

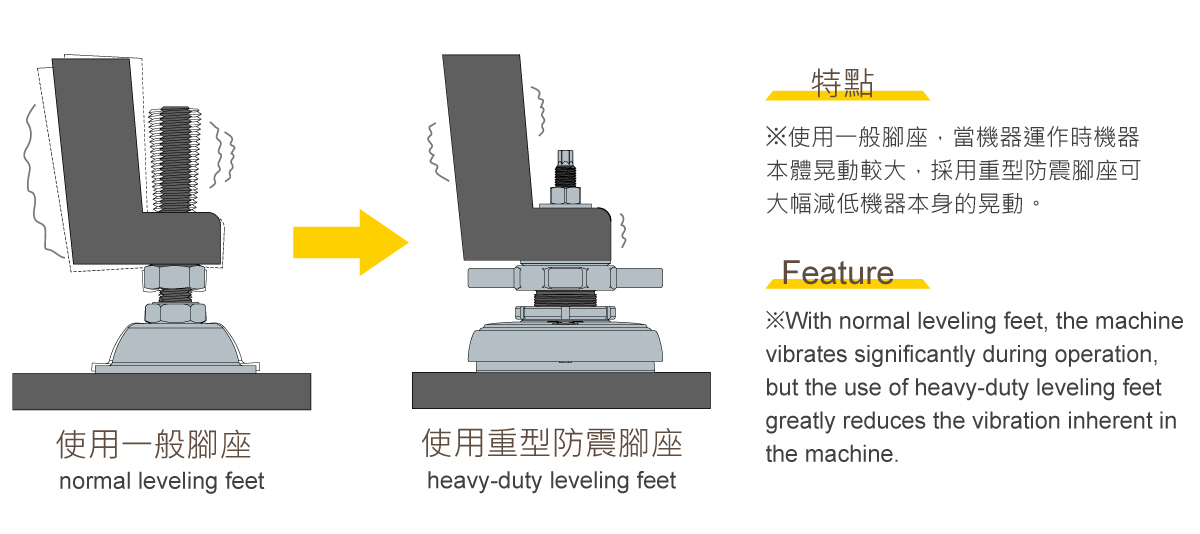

．防止機械於動作時產生過大震動，改善作業場所環境。防止樓層因機械動作時產生共震、引震、噪音，確保機械精準度，以防止滑動、防震、耐磨損、耐油。
．有無固定螺帽之差異：當機械震動大時，建議使用有固定螺帽機型以防止鬆動。
★腳座達到UL94 V0防火等級。
➤材質-盤座：FC-250 粉體烤漆(黑)
➤材質-螺桿：S45C 熱處理及磷酸錳
➤材質-盤墊：CR 合成橡膠(黑)
➤材質-固定螺帽：FCD45 粉體烤漆(砂黑)
【參考用處：龍門銑床、射出機、自動化設備、檢測設備、機械手臂底座、卷線機、重負荷平台、壓合機、熱壓成型機、空壓機】
★負荷情况下仍可直接調整水平的罕見重型防震腳座。當機械腳施加壓力1700kgf於盤座時，只需通過開口板手旋轉施力60Nm於十字調整盤座，即可輕鬆調整高度及水平。(如下圖使用方式)
．當作業場所地面傾斜不平時，自動導正水平角度。機器安裝時，可有效導正腳座盤墊面全部伏貼地面，穩定機械運轉。
．防止機械於動作時產生過大震動，改善作業場所環境。防止樓層因機械動作時產生共震、引震、噪音，確保機械精準度，以防止滑動、防震、耐磨損、耐油。
．有無固定螺帽之差異：當機械震動大時，建議使用有固定螺帽機型以防止鬆動。
★腳座達到UL94 V0防火等級。
➤材質-盤座：FC-250 粉體烤漆(黑)
➤材質-螺桿：S45C 熱處理及磷酸錳
➤材質-盤墊：CR 合成橡膠(黑)
➤材質-固定螺帽：FCD45 粉體烤漆(砂黑)
【參考用處：龍門銑床、射出機、自動化設備、檢測設備、機械手臂底座、卷線機、重負荷平台、壓合機、熱壓成型機、空壓機】

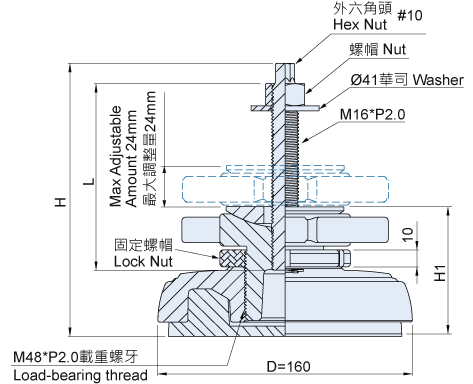

單位：mm規格

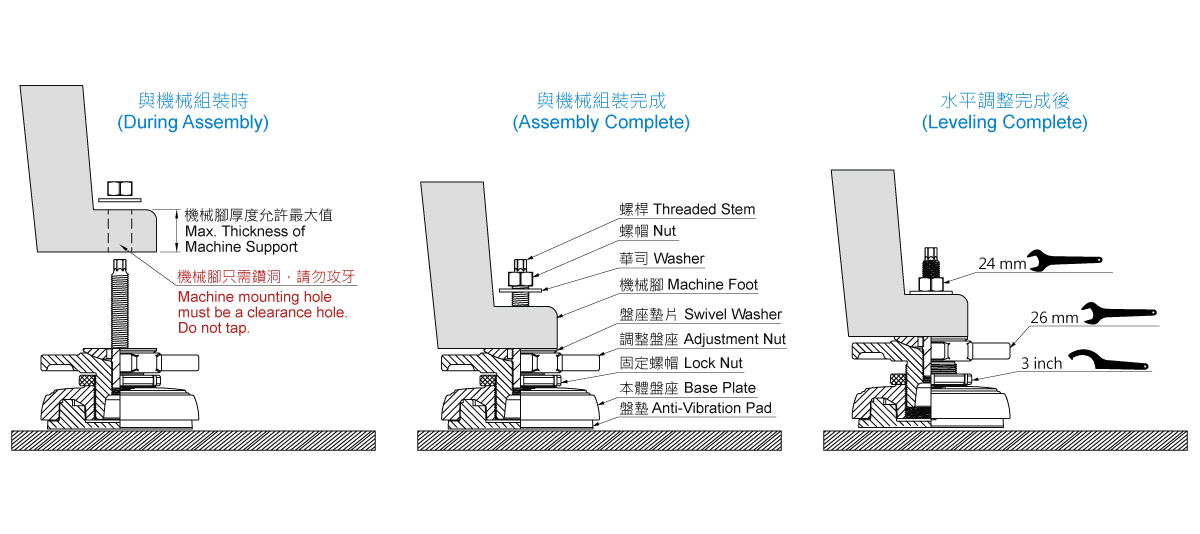

※將盤座墊片放在腳座上，再將機械緩緩降下。(機械腳只需鑽洞，請勿攻牙)
※螺桿由上側穿過機械腳及盤座墊片鎖入調整盤座中，再由上放入華司和螺帽。
※用26mm開口扳手轉動調整盤座，調整出機械適當的高度及水平。
※完成後將上方華司和螺帽鎖緊，即完成安裝。
※透過3吋鉤型扳手將調整盤座下的的固定螺帽向下鎖緊，即完成安裝。
<<測試結果>>
