調整搭扣

CS(T)-02 (銅掛鎖孔) - 不鏽鋼304 / 調整搭扣、可調不鏽鋼箱扣

CS(T)-02 系列 (銅掛鎖孔)

特徵
  • 5c00dfe917c2d5d12c57e73f05274f04
  • b0db7cab8764cdc4bca884cd4abc2b4b
調整搭扣、可調不鏽鋼箱扣｜建議荷重70~145 kgf (參考下方荷重曲線圖)
鉤環能依螺牙正反轉調整適當鬆緊迫緊物件

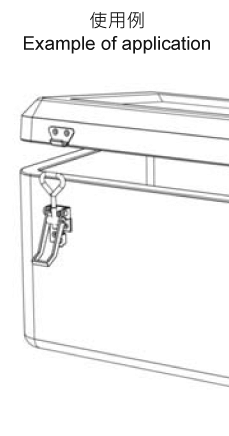

可用銅掛鎖阻絕彈開可能性及增加安全性，用於模具上極佳
每一搭扣都經過削毛邊處理，消除掀把銳利感，因此無須加工保護套
合乎RoHS規範
➤材質：SUS304不鏽鋼(不銹鋼)-震動亮面，鋼材-鍍鋅

【訂製品】加裝螺帽、華司 MOQ100　(如下示意圖)
2D3D目錄詢問單 ☑️
　　單位：mm規格
產品編號樣式 型式 材質 表面 鎖 大小L x W 建議荷重
(kgf)		 重量
(g)		 訂製加裝螺帽+華司 MOQ100
有孔固定型含鉤座304不鏽鋼震動亮面銅掛鎖孔93.4x307051.2CS-02100
有孔固定型含鉤座304不鏽鋼震動亮面銅掛鎖孔123.3x328596.2CS-02200
有孔固定型含鉤座304不鏽鋼震動亮面銅掛鎖孔162x4095209.8CS-02300
有孔固定型含鉤座304不鏽鋼震動亮面銅掛鎖孔169x42145250.8CS-02400
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅銅掛鎖孔93.4x307051.2CT-02100
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅銅掛鎖孔123.3x328596.2CT-02200
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅銅掛鎖孔162x4095209.8CT-02300
有孔固定型含鉤座熱軋鋼 (SPHC)鍍鋅銅掛鎖孔169x42145250.8CT-02400

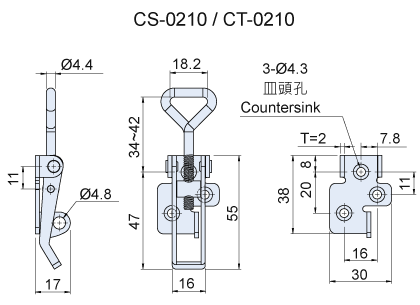

CS-0210-ACS-0210-B

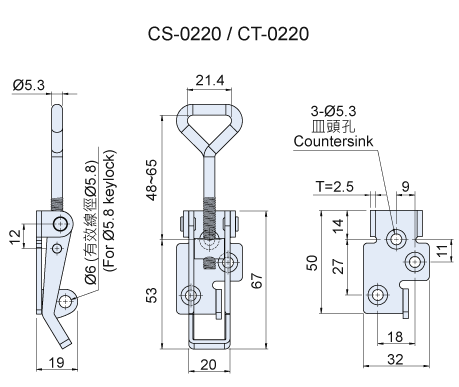

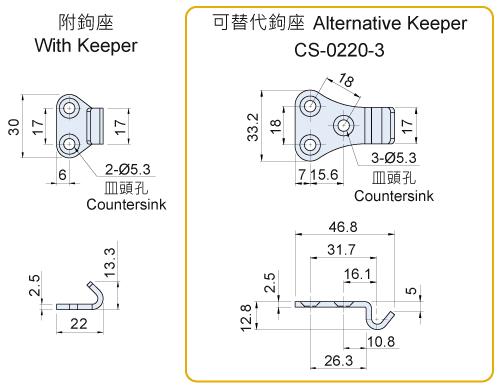

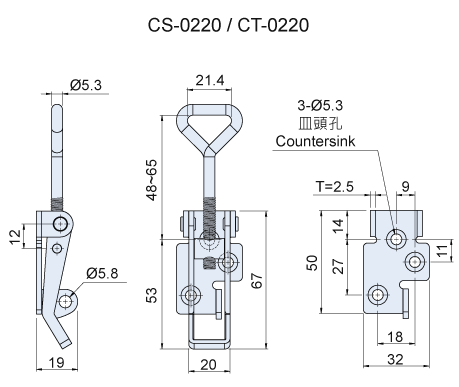

CS-0220-ACS-0220-B

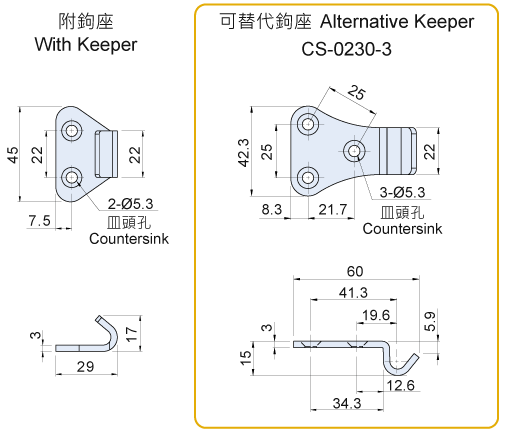

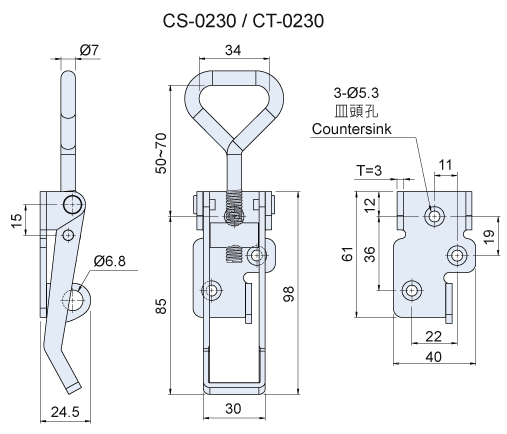

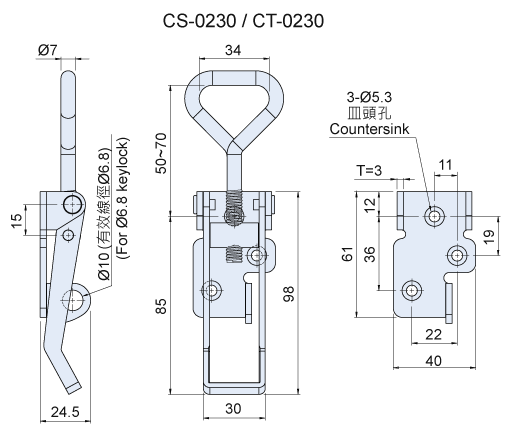

CS-0230-ACS-0230-B

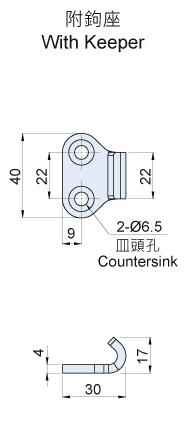

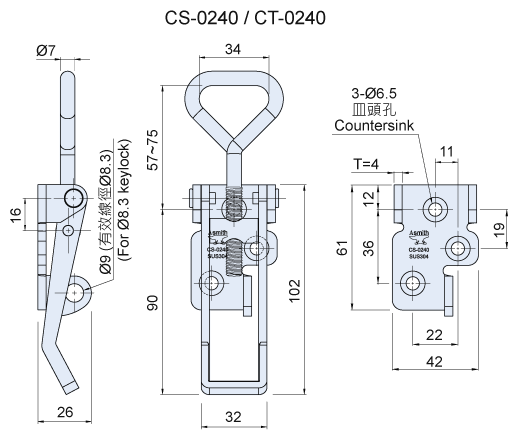

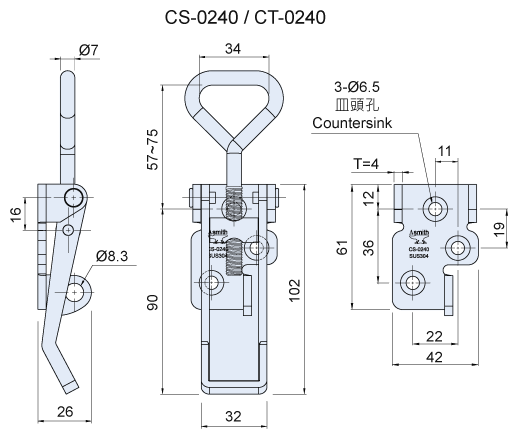

CS-0240-ACS-0240-B



訂製裝配示意圖
訂製：加裝螺帽、華司，MOQ100



CS-0212 Load curve
CS-0212拉伸500公斤曲線圖


CS-0222 Load curve
CS-0222拉伸500公斤曲線圖


CS-0232 Load curve
CS-0232拉伸500公斤曲線圖


 Youtube




ES-13嵌入把手

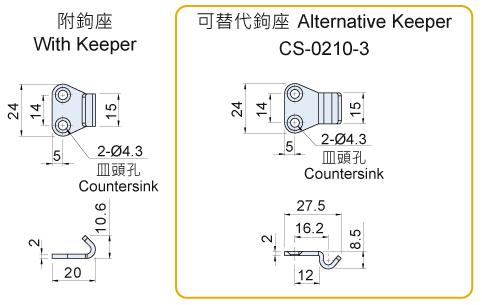

　　單位：mm可替代或選配組件
產品編號樣式 材質 表面
  垂直鉤 304不鏽鋼 震動亮面
  垂直鉤 304不鏽鋼 震動亮面
  垂直鉤 304不鏽鋼 震動亮面
  • c92bcb9635940e6250d99379ed92eb33
  • b3fc73a203b7c79f69583431afacd6b6
  • 1db3b7510f4d5ca20f92622471735b0f
