拉壓門鎖

拉壓門鎖
  • 配
  • 安裝說明
  • 特徵

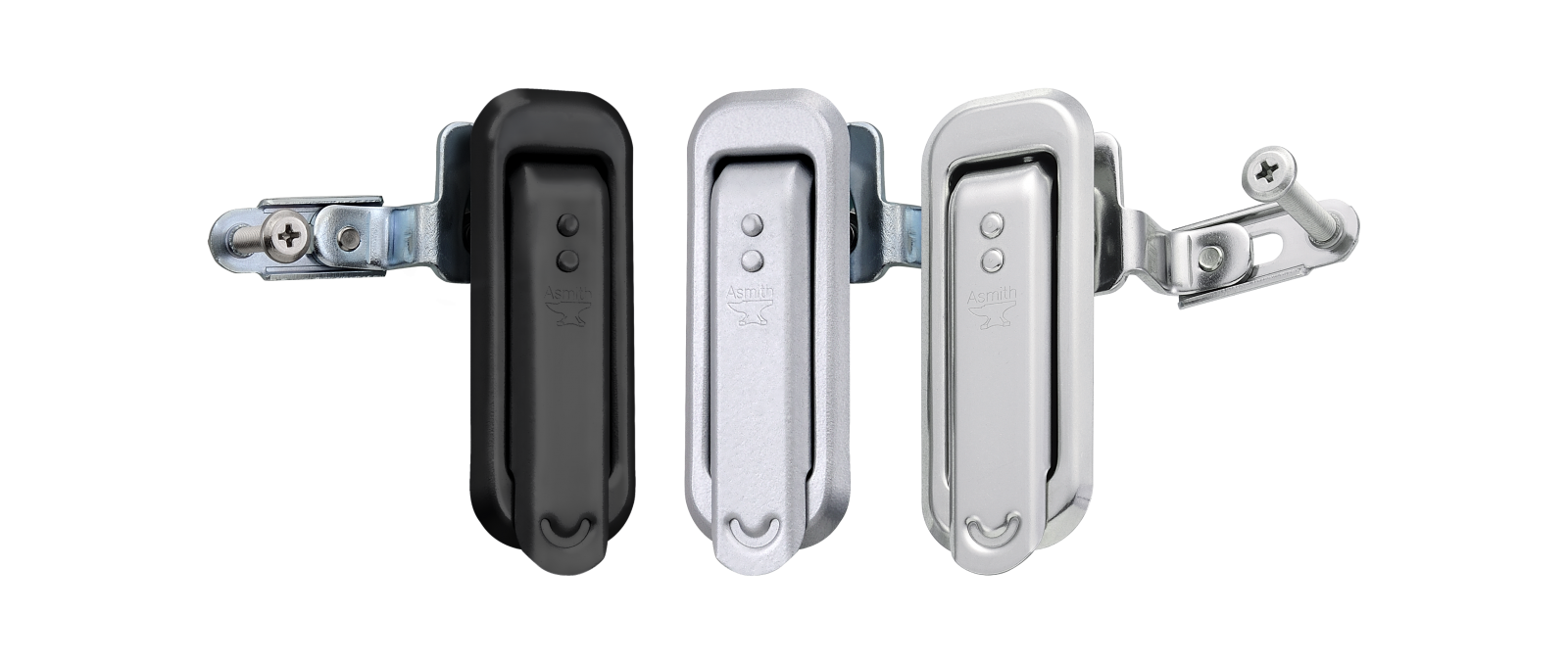

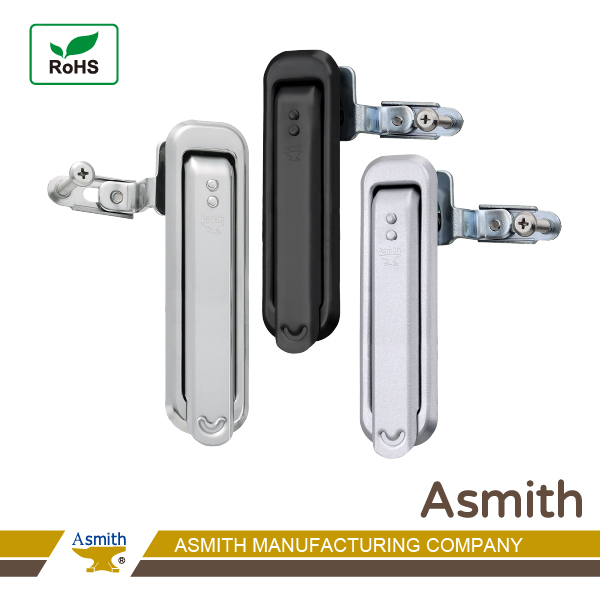

BS(T)-12(2)系列

特徵
  • 9ba9b4383d1ae5d9bc81632303798092
  • 5c00dfe917c2d5d12c57e73f05274f04
  • b0db7cab8764cdc4bca884cd4abc2b4b
壓扣式把手|只需輕拉或輕壓門把,即可快速開關門鎖。
★專利設計:調整檔片可以進行調整並適用於不同箱門板厚。
與市面變電箱尺寸相同,可輕鬆進行更換。
BS-122採不鏽鋼材質,可減少生鏽或斷裂狀況發生。
內附大扁頭螺絲適用板厚5mm以內,自備較長螺絲可增加適用板厚距離

➤材質-本體:SUS304不鏽鋼-震動亮面 ,鐵-黑色烤漆、銀白色烤漆。
➤材質-檔片:SUS304不鏽鋼-震動亮面 ,鐵-鍍鋅。

【參考用處:電箱、消防櫃門、電控箱、配電盤、電氣箱、機櫃鎖】
  單位:mm規格
產品編號型式 材質 表面 適用板厚 防水 重量
(g)

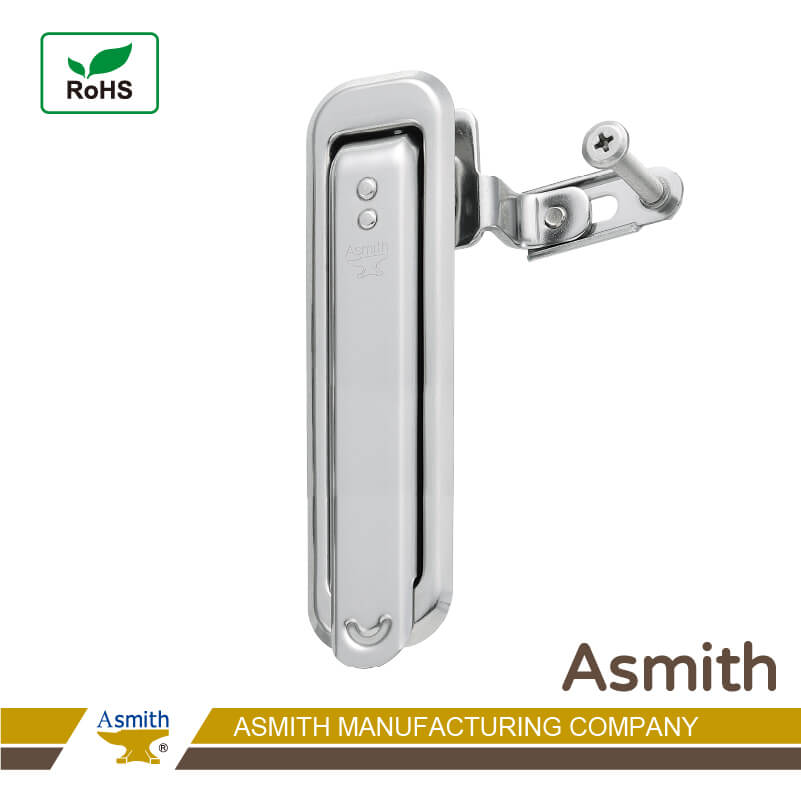

左開型304不鏽鋼震動亮面5↓130

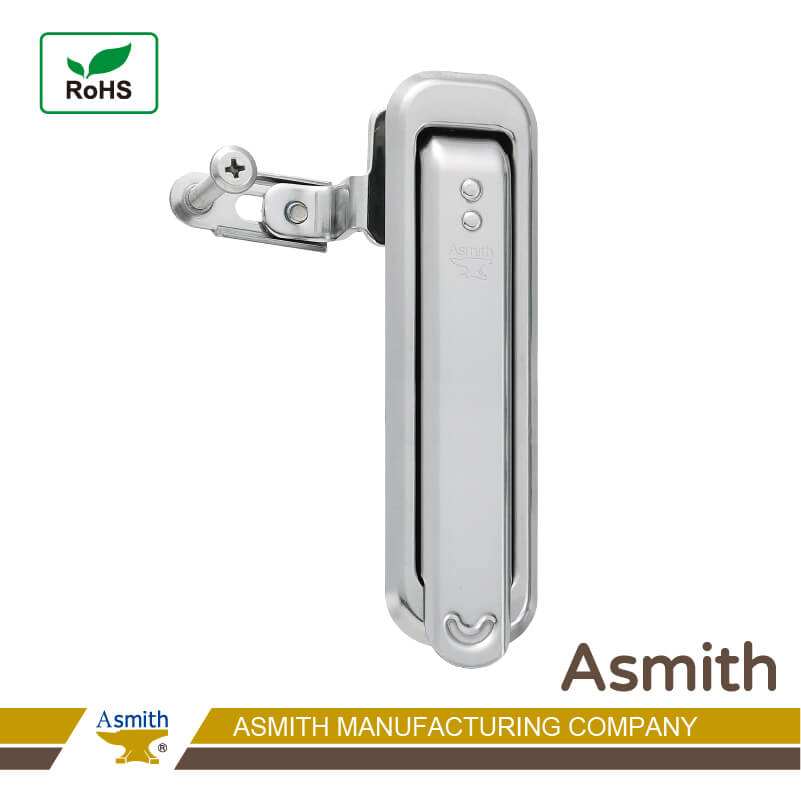

右開型304不鏽鋼震動亮面5↓130

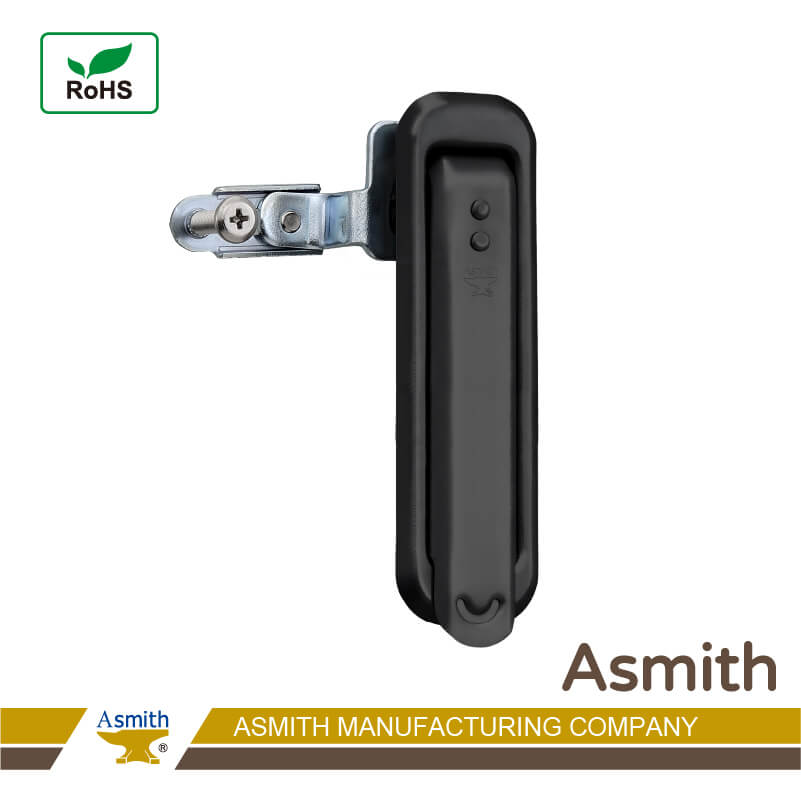

左開型冷軋鋼 (SPCC)黑色5↓132

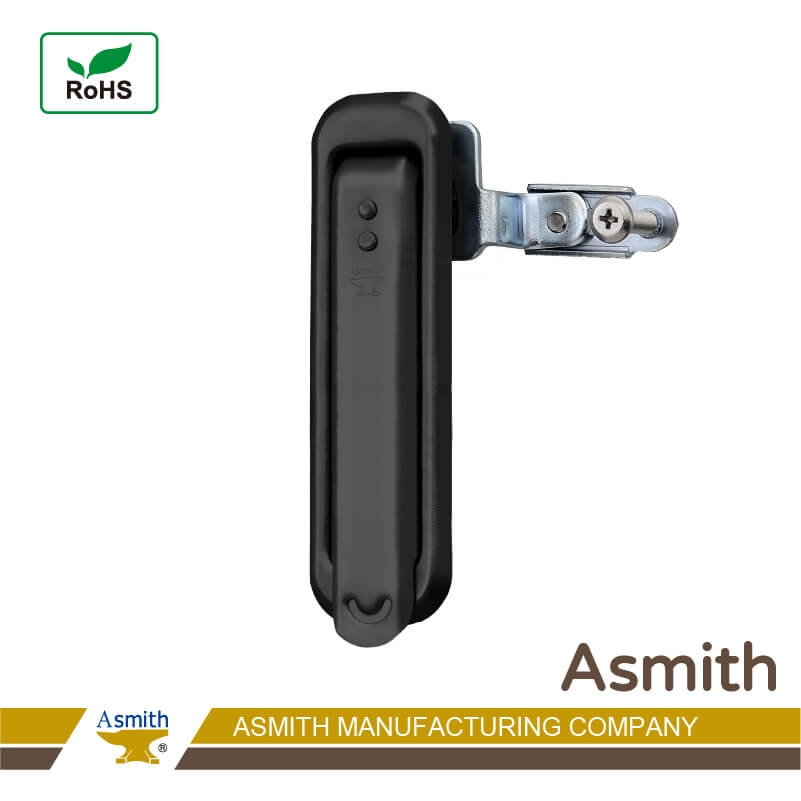

右開型冷軋鋼 (SPCC)黑色5↓132

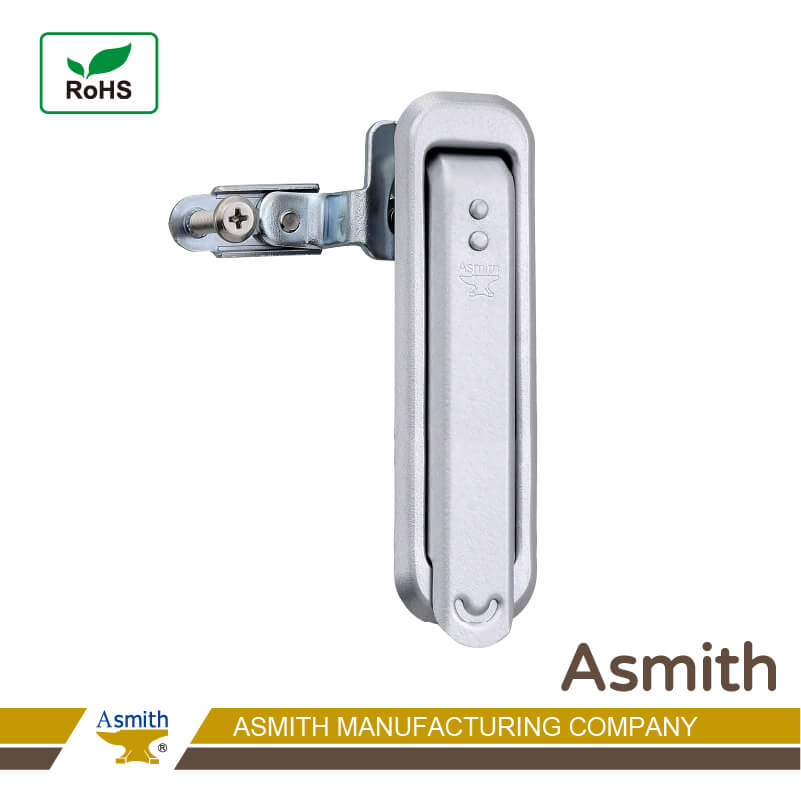

左開型冷軋鋼 (SPCC)銀白色5↓132

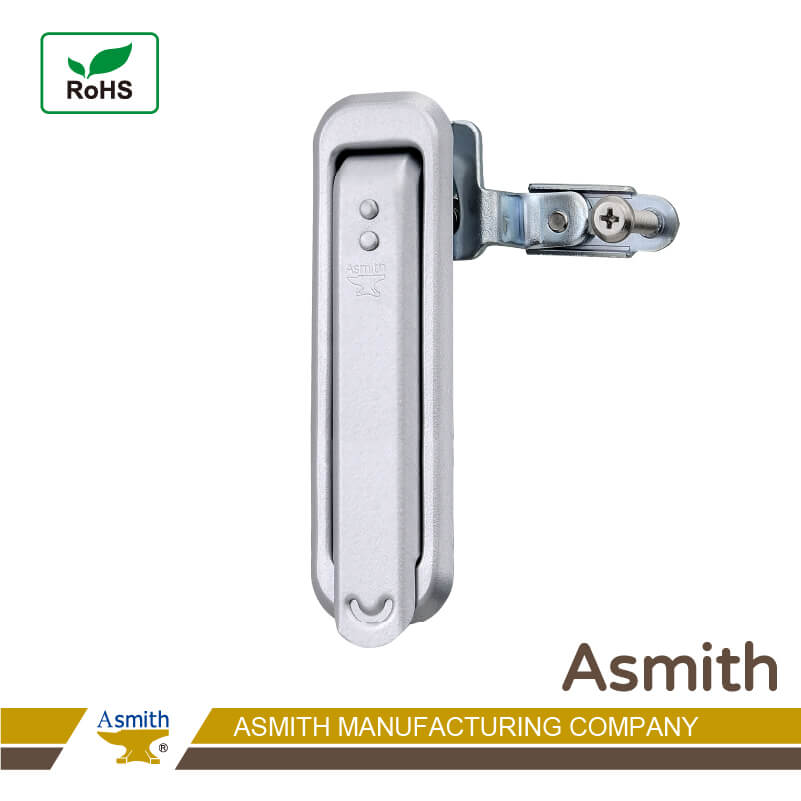

右開型冷軋鋼 (SPCC)銀白色5↓132
  • b8ac3a22dee677fb81f48151f25b92f6
  • 2d28b1c11f0b8f4b70245f5b822ab7b9
  • 6e9b23f374bec624b878bab826dd440f
  • 09f8194daa752ccf813dfe57f541a5cd
  • 7a9bd306151da7bcc48a215065fad269
  • 2d2bdb1ec0d8d47da4148e07a16c4376




安裝流程1

門鎖安裝

1.將扣環兩端拉開後插入門鎖兩側的圓孔
2.將大扁頭螺絲壓住扣環凹槽並使用十字起子鎖緊至螺絲孔 (螺絲鎖緊深度依照門板厚度適當調整)
建議門板厚度≦5mm,極限至8mm




安裝流程2

檔片安裝

1.依照安裝距離挑選調整螺絲(內附長短各1)
2.將檔片安裝於門鎖背後
3.使用十字起子鎖緊檔片螺絲

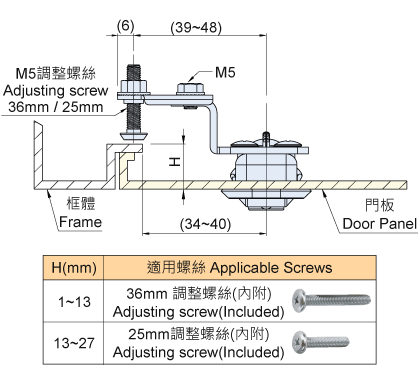

安裝流程3

檔片調整

門鎖安裝後
1.可左右滑動延伸檔片位置
2.前後轉動調整螺絲位置
3.確認後使用8mm六角扳手,將固定螺絲及法蘭螺帽鎖緊
