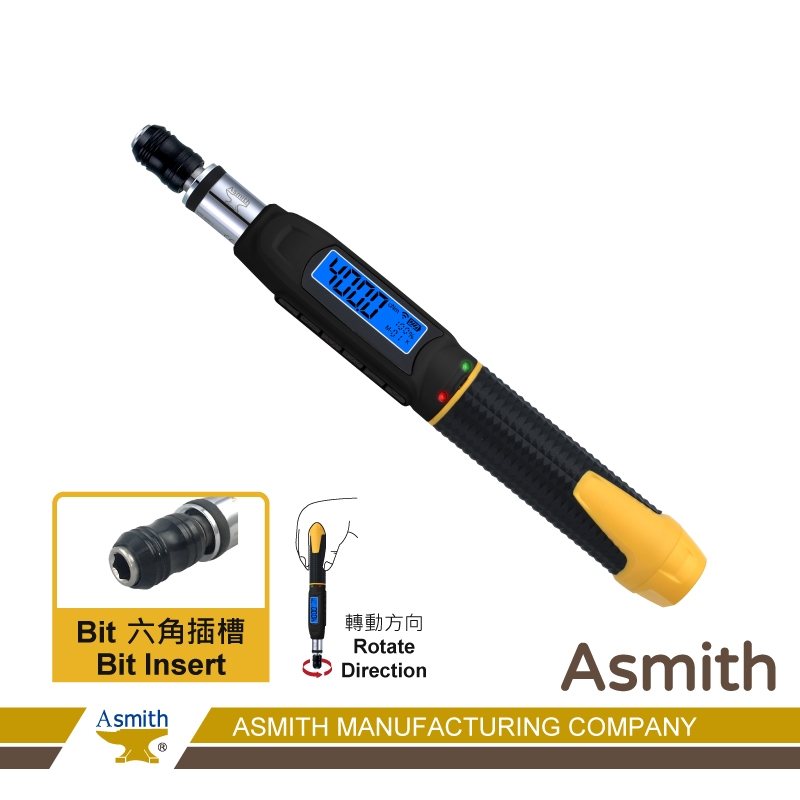

迷你型-數位扭力扳手 / 起子｜★藍牙
WM-SD(-BT) 系列 (0.1~4 Nm / 迷你起子型-起子)
特徵
【NEW】可索取校正流程，自行調整扭力數值進行校正

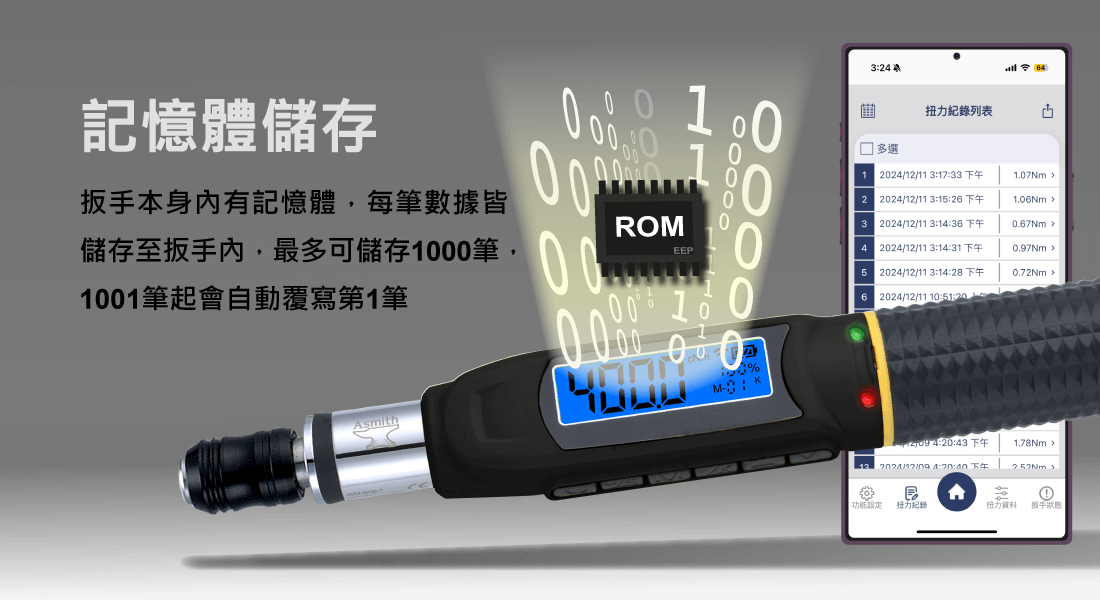

★透過藍牙連線手機，隨時查詢歷史扭力紀錄(最多可瀏覽1000筆)
★可透過Type-C將歷史扭力紀錄傳輸到電腦，以利品質控管
★免費下載APP（IOS版、Android）及電腦軟體
★APP可鎖定扳手按鍵，避免使用者誤觸按鍵
★APP選擇無操作自動關機時間（1分、2分、5分、10分）
-可接上六角或十字一字星型Bit頭
1. 內藏壓力感應晶片，數字化顯示精準扭力，LCD背光顯示

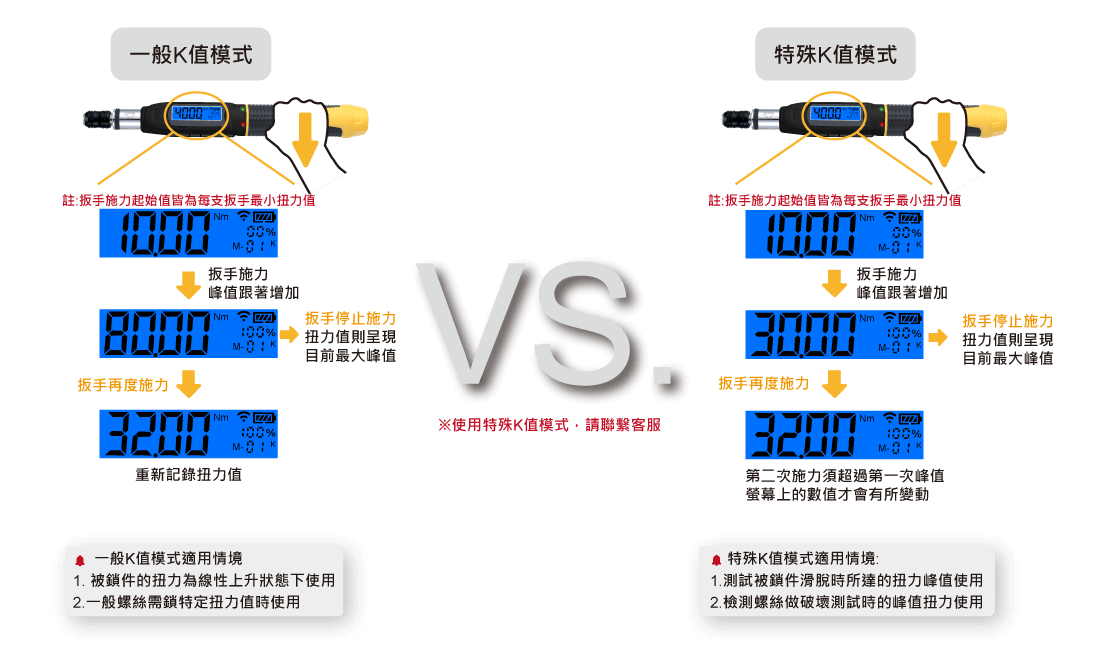

2. 峰值保持(K) 與 扭力追隨(F)模式（可訂製特殊K模式，詳見下方圖）
3. 蜂鳴器、LED燈警示（到達預設扭力值80%時）
4. 震動警示（到達預設扭力值90%時）
5. 三種單位選擇 cN-m, kgf-cm, in-lb
6. 30組扭力預設值
7. 記錄使用次數、歷史最大扭力（開機時，長按F/K鍵達五秒會交替出現）
※※ 建議使用配件：1/4" Bit 起子頭 ※※
➤配件：收納用鐵製工具盒x1, 出廠校驗報告(符合ISO品質認證規範)x1, 說明書(中/英)x1, USB插頭(Type C), 套筒用轉接頭(六角轉四角方頭1/4”)
★透過藍牙連線手機，隨時查詢歷史扭力紀錄(最多可瀏覽1000筆)
★可透過Type-C將歷史扭力紀錄傳輸到電腦，以利品質控管
★免費下載APP（IOS版、Android）及電腦軟體
★APP可鎖定扳手按鍵，避免使用者誤觸按鍵
★APP選擇無操作自動關機時間（1分、2分、5分、10分）
-可接上六角或十字一字星型Bit頭
1. 內藏壓力感應晶片，數字化顯示精準扭力，LCD背光顯示
2. 峰值保持(K) 與 扭力追隨(F)模式（可訂製特殊K模式，詳見下方圖）
3. 蜂鳴器、LED燈警示（到達預設扭力值80%時）
4. 震動警示（到達預設扭力值90%時）
5. 三種單位選擇 cN-m, kgf-cm, in-lb
6. 30組扭力預設值
7. 記錄使用次數、歷史最大扭力（開機時，長按F/K鍵達五秒會交替出現）
※※ 建議使用配件：1/4" Bit 起子頭 ※※
➤配件：收納用鐵製工具盒x1, 出廠校驗報告(符合ISO品質認證規範)x1, 說明書(中/英)x1, USB插頭(Type C), 套筒用轉接頭(六角轉四角方頭1/4”)
單位：mm規格
註：精度的扭力範圍在最大操作值的20%~100%
※1 cNm=0.01 Nm=0.102 kgf-cm=0.088 lbf-in
-01.png)

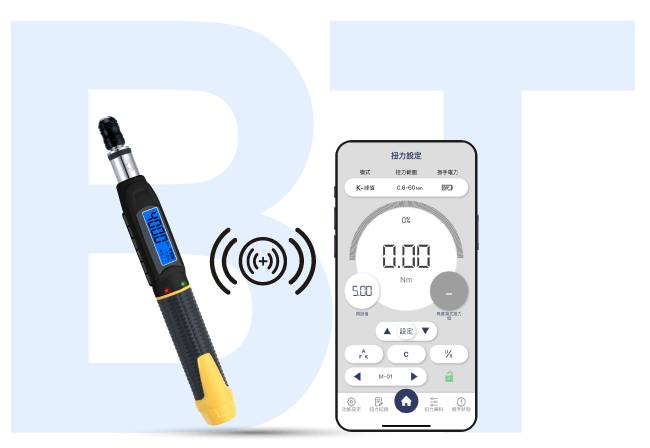

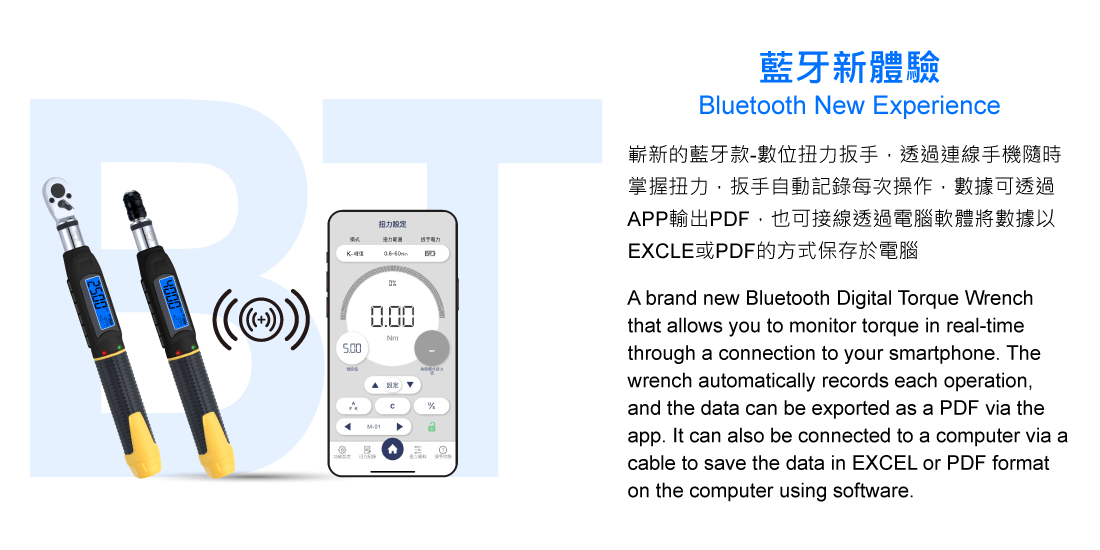

藍牙新體驗
嶄新的藍牙款-數位扭力起子，透過連線手機隨時掌握扭力，起子自動記錄每次操作，數據可透過APP輸出PDF，也可接線透過電腦軟體將數據以EXCLE或PDF的方式保存於電腦
★ APP下載（請使用手機開啟）
★ 電腦軟體下載（請使用電腦安裝）
★ 說明書下載（APP & 電腦軟體）
扭力設定及查閱
歷史扭力紀錄輸出
扳手設定&睡眠模式
扳手狀態
數值儲存模式(使用APP或電腦讀取)
儲存模式選擇 F 模式，會儲存每一次施力的峰值，也就是扳手施力後完全放鬆，就會儲存這期間的最高峰值
儲存模式選擇 K 模式，只儲存到達目標值後的峰值，也就是扳手在未到達目標值之前都不會記錄
EX. 扭力目標值要鎖到10 Nm，由於空間限制，反覆鎖了三次才到10 Nm，兩種模式紀錄如下：
(1).png)

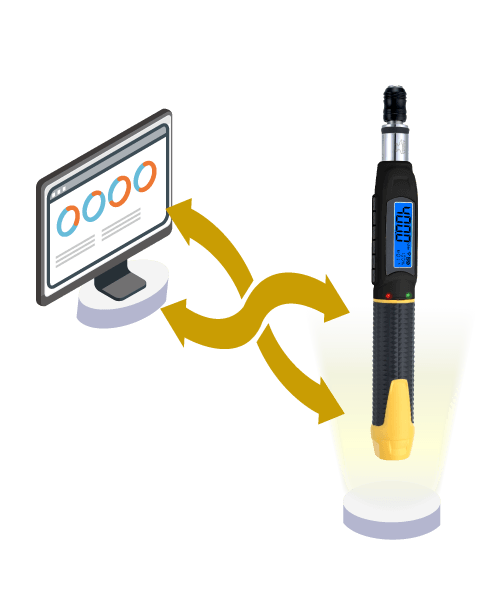

通訊協定指令
可索取通訊協定，自行開發軟體，透過藍牙連線到扳手，可控制扳手的所有設定，並存取扳手的即時資訊，對扳手數據加以運用，利於品質檢驗控管。
例如: 061E0110就是按C鍵歸零。
（請在無任何施力時按歸零，歸零是將當下狀態設為零點，並非將顯示數值變成0）
藍牙扳手操作
扳手校正操作
扳手基礎操作

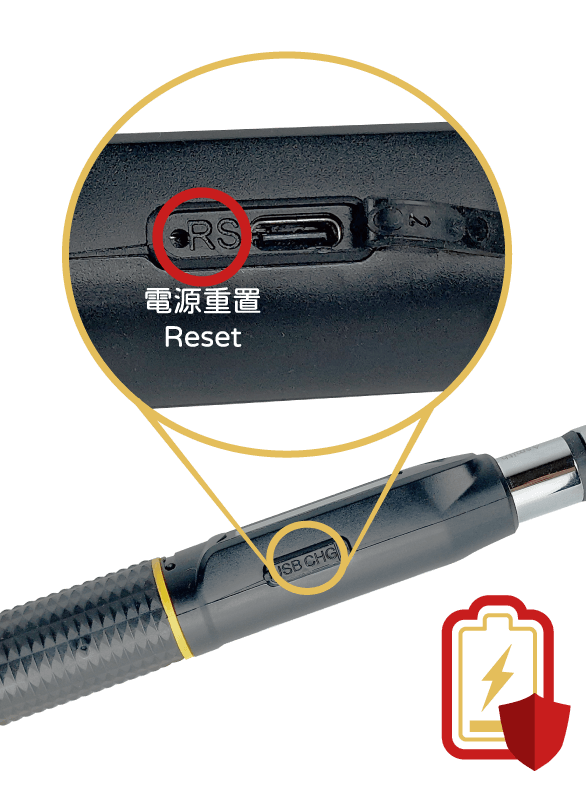

充電款特色
Asmith充電款數位扭力扳手，採用歐盟最新要求USB-C充電方式，充電電池循環300次仍保有80%的容量，電池使用壽命可達3年(可維修更換)。頻繁使用下，一年可省下約100個碳鋅電池，適合用於頻繁鎖螺絲的使用者。
保護IC，雙重防護
為使充放電過程可以穩定及安全的保護使用者，電路板及特殊的電芯保護充電電池採用一系列保護機制：
⚡過放保護－過低電量會斷電，可避免低電量造成電池的使用壽命降低。
⚡過充保護－充電到滿時會切斷電路以避免過度充電。
⚡過流保護－當過度充放電時，會切斷電路。
⚡過溫保護－當充電時溫度高於55度時會停止充電。
另外具有穩壓機制，逆流保護、雙電路保護IC，讓你更加安心地使用。
（充電電池為特規款，具有電芯保護功能，請勿自行更換一般充電電池）
-02(1).png)
.png)

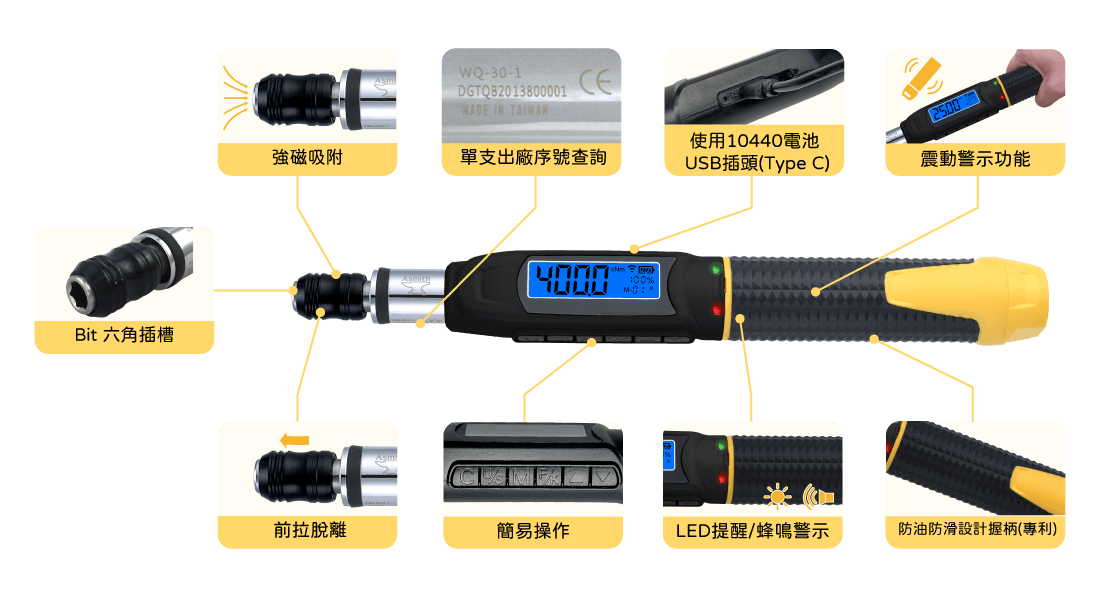

%20ch(1).png)
| 電池款技術規格 | 充電款技術規格 (Battery : 標準16650/迷你10440) | |||||
|---|---|---|---|---|---|---|
| 電池壽命：持續操作 | 110 hrs (WS series: 37 hrs) |
電池壽命：充滿電操作時間 | 8-10hrs | 標稱電壓 | 3.7V | |
| 電池壽命：待機模式 | 1 year | 充電時間 | 標準90-120 mins／迷你60-90 mins | 標稱容量 | 標準 1600mAh / 迷你 320mAh X2 | |
| 操作溫度 | -10℃~ 60℃ | 使用環境（溫度） | Recharge :10℃ ~ 45℃ Discharge :-10℃～60℃ Storage :-20℃～25℃ (＜1 year) -20℃～40℃(＜3 months) -20℃～50℃(＜1 month) |
內阻 | ＜60mΩ | |
| 儲存溫度 | -20℃~70℃ | 壽命測試 | 電池標準充放電300次循環後高於容量80% | |||
| 濕度 | 無凝露可到90% | 使用環境（濕度） | Work : 20% ~ 85%RH (not condensed) Storage : 40% ~ 85%RH (not condensed) |
內建雙重保護IC電路 | 提供過壓充電、過壓放電、過流充電、過熱過載、短路等保護 | |
| 充電方式 | USB充電(Type-C) | 充電輸入電壓 | 5V⎓1A | |||
| 共用規格 | |
|---|---|
| 預設值儲存組數 | 30 |
| LED警示燈 | 2（1Green + 1Red） |
| 震動警示 | YES (到達預設扭力 90%，震動警示啟動) |
| 操作模式 | 峰值保持(K)／追隨模式 (F)／角度模式 (A) |
| 單位選擇 | Nm, kg-cm, Ib-ft, Ib-in (WM-SD series: cNm, kg-cm, Ib-in) |
| 掉落測試 | 1m |
| 振動測試 | 10G(10Hz→55Hz→10Hz/0.8mm) |
| 耐用度 | Over 10000 cycles |
| 環境測試 | PASS |
| 電磁相容測試 | PASS |
(1).png)
起子握柄建議使用示意圖
若使用扭力較大須轉動如右圖時，請盡量讓起子垂直施力於螺絲，降低因起子偏移而產生的誤差
歡迎至以下通路購買
公司行號可透過詢問單索取報價
保固及校正檢驗需知
一、本產品之保固期:
1.保固期限為售出日期起算一年整。
2.本公司係依您購買本產品之相關購買憑證(如:發票、出貨單等)認定保固期,請您務必妥善保存相關購買憑證,以確保您的權益。若遺失相關購買憑證,將以扳手上之序號對應本公司系統出售日期為主。
二、本產品保固範圍為保固期內,且正常使用本產品,如有下述情形者,則不在本產品保固服務範圍內:
1.未遵循本產品之規格,使用手冊內容之方式操作或不當使用本產品者。
2.自行拆裝、修理、添加附件或修改、調整本產品之電路、機械結構者。
3.自然耗損或屬消耗品之零件、附件及配件。
三、產品在保固期內,本公司雖提供免費維修服務,但如遇下列情況者,本公司得酌收材料與人工費用:
1.產品之保固資料不完整或不實者。
2.遭遇不可抗拒之天災、地變與人禍而導致產品損壞者。
3.使用非本公司製造或銷售之原廠耗材、配件或與型號不符之耗材而導致產品損壞者。
4.非屬產品保固範圍內之調整、校正、維修,或非本產品本身問題而導致產品損壞者(本公司得酌收檢修工時之費用)。
5.因您未正常使用本產品而導致產品損壞者。
6.產品清潔髒汙之清理。
四、於保固期內而屬本產品保固範圍內之維修,若遇有零件停產之情事,本公司得以其他機種之相容性零件代之,或以同等級之機種提供換機服務。
五、當本產品需要送修、校正、調整時,請您與購買經銷商或金石門公司聯絡(請勿自行拆卸任何零件以免造成其他損壞)。
