[ 1 ] 腳座是什麼？
腳座（Leveling Feet / Mounts），又稱調整腳、防震腳墊、腳架、底座或腳柱。是安裝於機械設備、工業機架及工作平台底部的關鍵支撐與調整零件。它的主要功能是承載設備重量、補償地面不平整，並透過螺栓機制精準調整機身水平與高度，聽說甚至還能矯正比薩斜塔！？在工業生產與自動化領域中，腳座扮演著「設備與地面間緩衝器」的重要角色。
為什麼精密設備對底部支撐更敏感？
精密設備裝了高速馬達、精密滑軌、感測元件，對底部能不能穩特別挑剔，這也是自動化設備腳座、精密設備調平腳座需要講究的原因。業界也常叫機械腳、調整腳、調平腳，差別在於有沒有萬向角度補償，以及有沒有加防震墊（萬向防震腳座）。

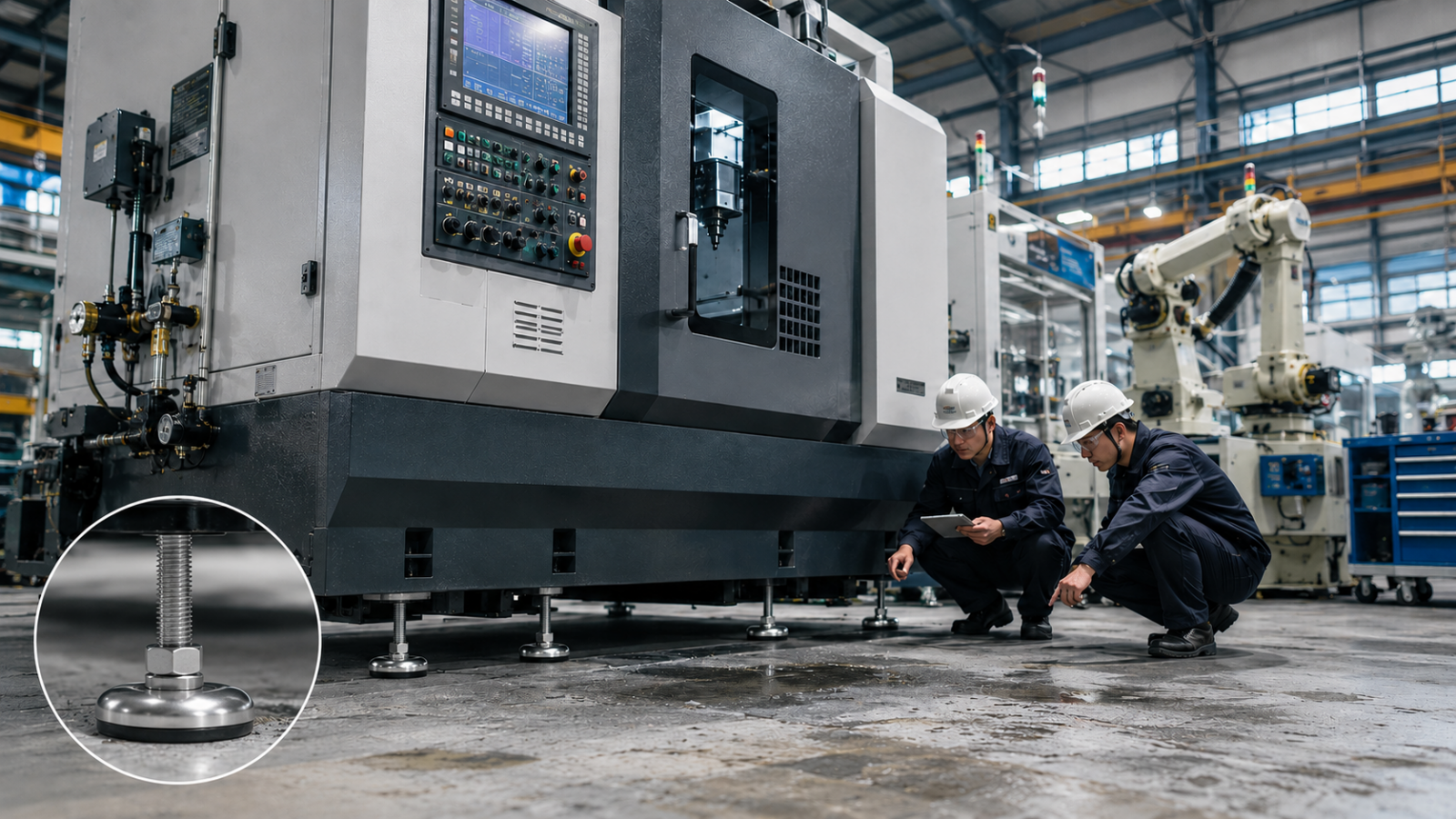

▲ 腳座使用示意圖，由AI生成
[ 2 ] 萬向腳座改善4大問題
我們在實務上最常遇到工程人員回饋：「設備已經調水平，但高速運轉時仍然會晃動。」原因可能是腳座底部與地面沒有完全接觸。傳統固定式腳座若遇上不平整地面，會導致「點狀受力」，進而引發一系列設備故障。以下為您拆解萬向腳座如何改善 4 大設備問題：

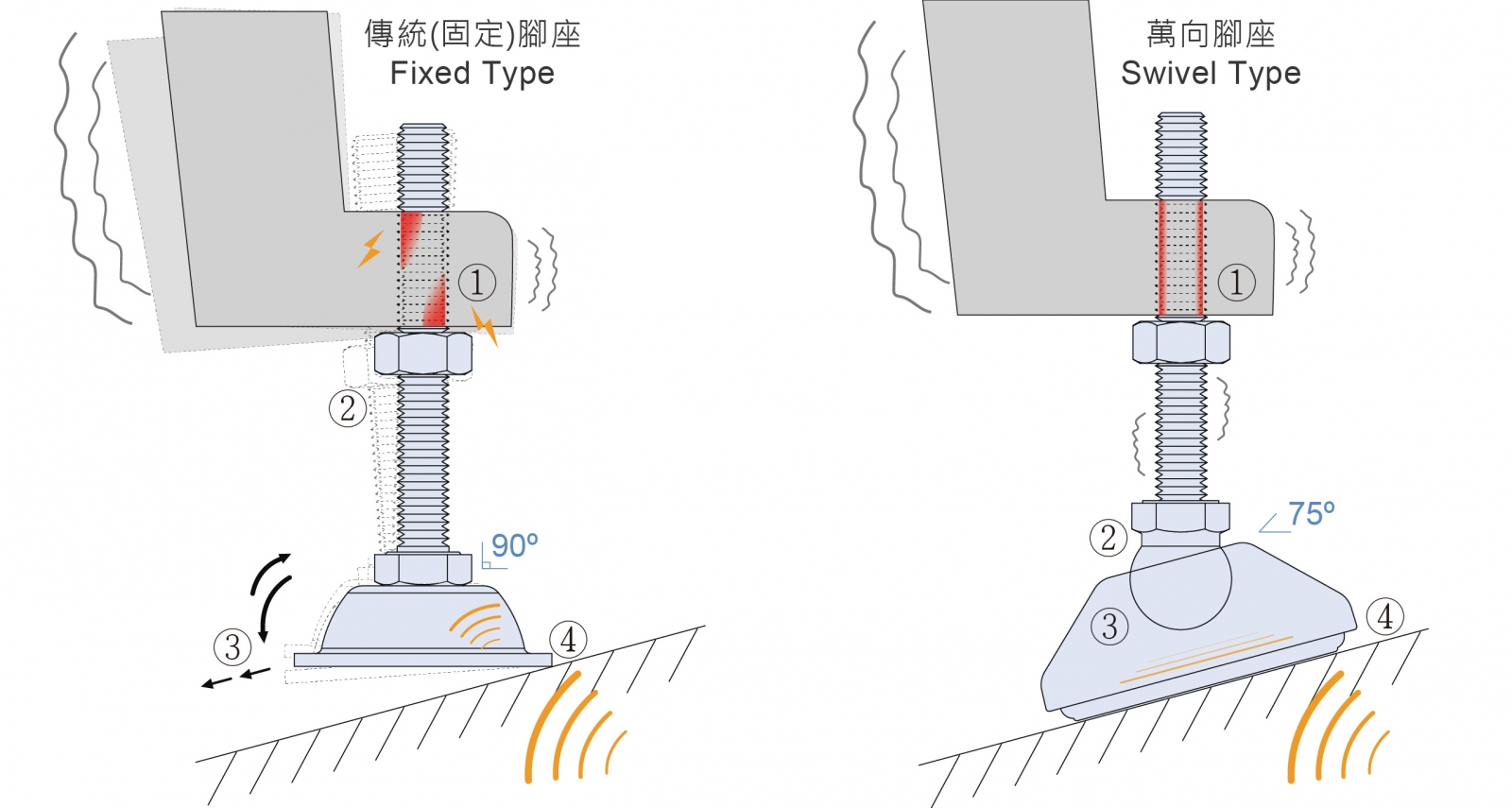

▲ 萬向功能示意圖
1. 震動擺盪（設備運轉晃動）
- 問題：腳座底部貼地不完整，設備運轉的微幅震動引發共振。
- 萬向腳座解法：透過螺桿角度調整與底部圓弧/球頭設計，自動貼合地面斜度。搭配底座 CR(合成膠)或NBR（丁腈橡膠） 防震墊，能有效吸收衝擊波、消除共振並顯著降低運轉產生的噪音。
2. 螺桿彎曲應力與斷裂
- 問題：地面傾斜導致接觸角度偏移，重壓下螺桿承受非軸向的側向剪力，長期運作易產生疲勞斷裂。
- 萬向腳座解法：鐵匠牌萬向腳座提供 4°~15° 的角度微調能力，能將側向受力轉化為垂直向下平均傳遞，大幅延長螺桿壽命。
3. 機台位移（安裝後位置偏移）
- 問題：腳座與地面接觸面積過小，導致摩擦力不足，機台在高速動作或震動下逐漸位移。
- 萬向腳座解法：完美貼合地面增加有效接觸面積，結合高抓地力的CR(合成膠)或NBR（丁腈橡膠）底座，即使在頻繁開停機的自動化線上也能穩固不晃動。
4. 底盤變形與零件鬆脫
- 問題：長期點狀受力導致設備底盤集中承受應力，久而久之失去平整度，甚至造成機台結構扭曲、零件鬆脫。
- 萬向腳座解法：平均分散載重，防止結構變形，進而維持高精度的加工與測量品質，延長整體機械壽命。
[ 3 ] 萬向腳座怎麼選？
快速選型 3 秒口訣
-
看荷重：螺桿直徑直接決定荷重大小
-
看地面地形與固定需求
-
⚠️特別注意
| 比較項目 | DK(S)-10 | DK(S)-08 | DK(S)-04 | DK(S)-05 |
|---|---|---|---|---|

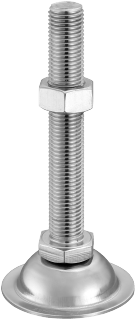

| 產品圖片 | -10.png) |

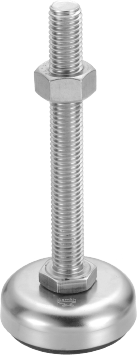

-08.png) |
-04.png) |
-05.png) |
| 產品定位 | 經典系列 | 防震系列 | 大角度防震系列 | 地面鎖固系列 |
| 最大建議荷重 | ~900 kgf | ~800 kgf | ||
| 萬向角度 | 4° | 15° | ||
| 萬向結構 | 專利圓弧 | 球頭式 | ||
| 防震 | — | 有（NBR） | ||
| 地面固定 | — | 有（壁虎釘） | ||
| 盤座材質 | DK系列：SCM鍍鋅 DS系列：SUS304 |
DK系列：(PA66+GF) DS系列：SUS304 |
||
| 螺桿材質 | DK系列：SCM鍍鋅 DS系列：SUS304 |
|||
| 耐熱溫度 | — | 130℃ | ||
| 防火等級 | — | UL94 HB | ||
| 濕度限制 | 無特殊限制 | 40~60%（忌乾燥室） | ||
| 主要適用場景 | 通用精密機台、 自動化設備、 一般工業機架 |
CNC加工、 高震動、 易位移設備 |
地面傾斜大、 輕中型自動化設備 |
地面傾斜大， 且需要鎖固地面防傾倒 |
大型機械腳座如何選擇？高荷重設備的最佳解方
一般萬向腳座多用於自動化設備與輕中型機架。當設備重量超過 1000 kgf（如龍門銑床、射出機、壓合機或大型檢測設備）時，傳統螺桿式腳座容易面臨承重極限與結構疲勞。此時建議選擇鐵匠牌專為高負載設計的重型調整防震腳座（DK-07 / DK-09 系列）：

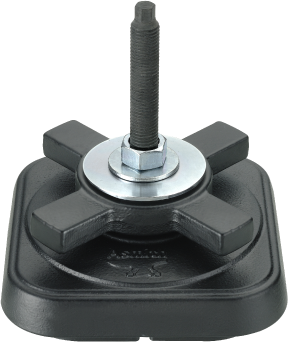

| 比較項目 | DK-09 | DK-07 |
|---|---|---|

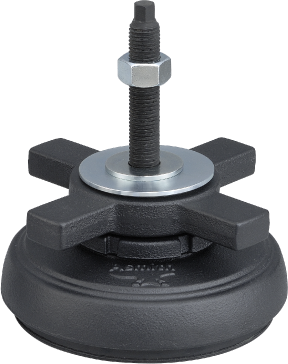

| 產品圖片 |  |
 |
| 產品定位 | 重型 耐震款 |
超重型 頂級款 |
| 最大建議荷重 | 1,300 kgf | 1,700 kgf |
| 萬向角度 | 4° | |
| 萬向結構 | 盤座墊片 | |
| 防震 | 有（CR合成橡膠） | |
| 地面固定 | 無 | |
| 盤座材質 | FC-250 鑄鐵 （粉體烤漆） |
|
| 螺桿材質 | S45C 熱處理及磷酸錳 | |
| 耐熱溫度 | — | |
| 防火等級 | UL94 V0（最高級） | |
| 濕度限制 | 無特殊限制 | |
| 安裝方式 | 只需鑽通孔，切勿攻牙 | |
| 主要適用場景 | 機械手臂底座、射出機、 大型包裝機、沖壓機 |
龍門銑床、大型熱壓成型機 、重型自動化設備 |
DK-07 / DK-09 系列重型調整防震腳座，單支可承受 1,300～1,700 kgf 的超高重量，相較於一般腳座，其核心突破在於：
1. 高荷重與萬向結構分離（極致耐重）
高荷重、調高低：設備重量由調整盤座直接承受重量，避免重壓集中於螺桿造成疲勞斷裂，同時也是在載重時調整高低的關鍵零件。
萬向角度：將4°萬向的功能獨立設於腳座外部，透過盤座墊片來自行微調。

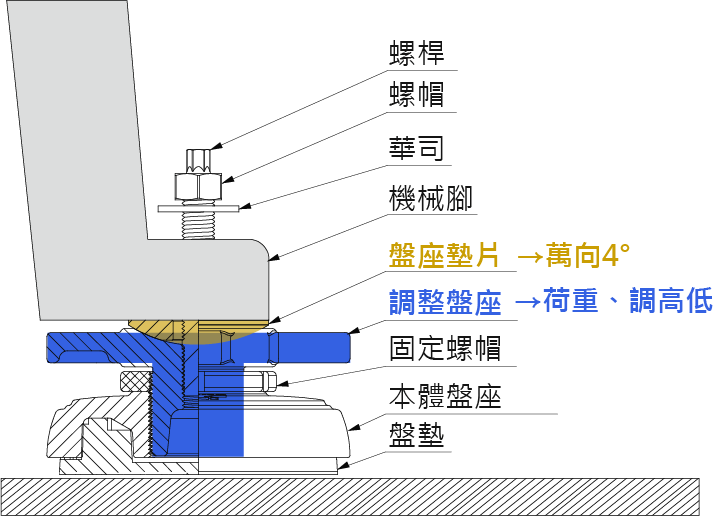

▲ 重型調整防震腳座構造圖
2. 支援負重下即時調整
市面上少數可在負重狀態下直接進行高低微調的重型腳座，大幅節省安裝與維修工時。

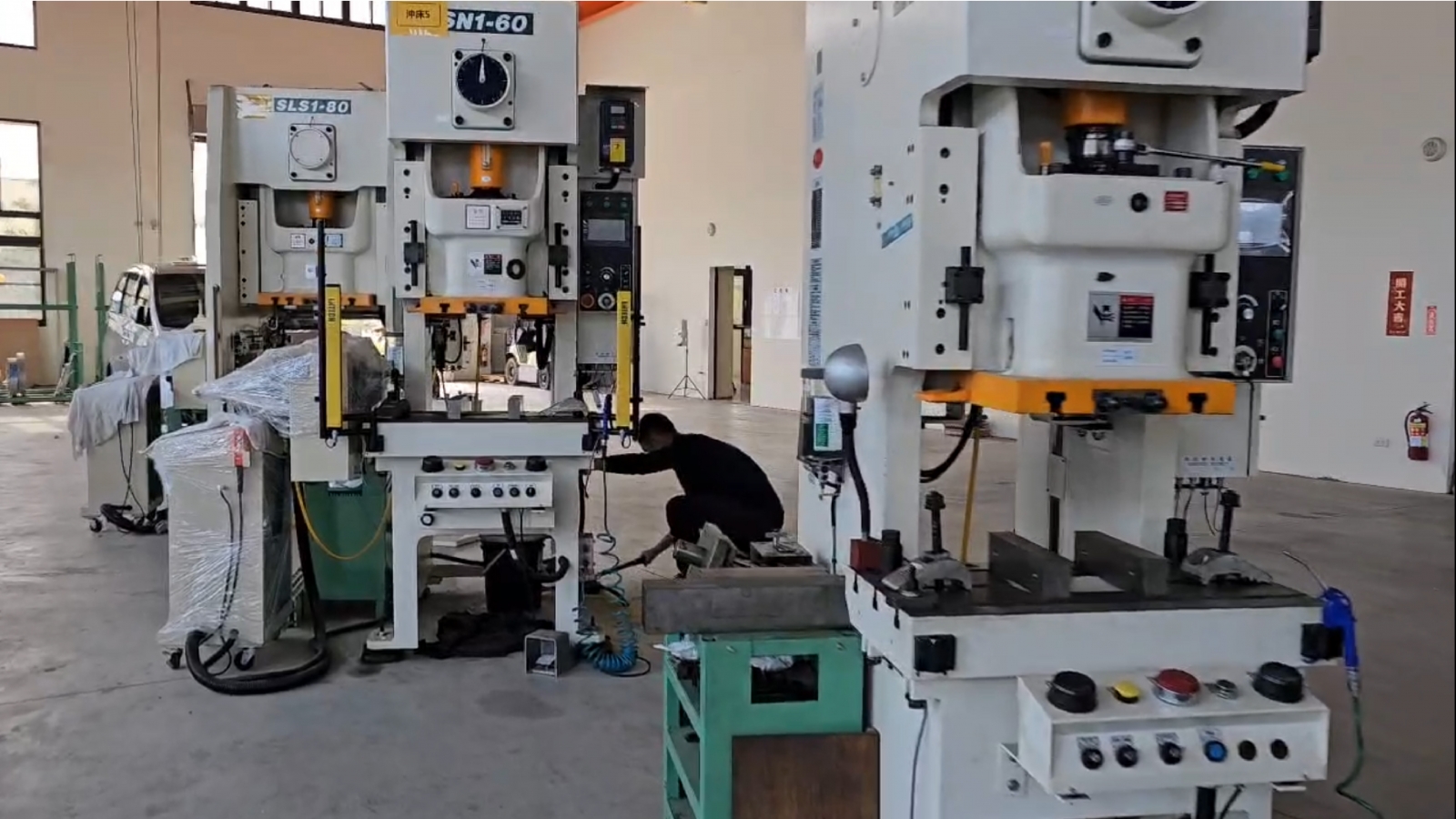

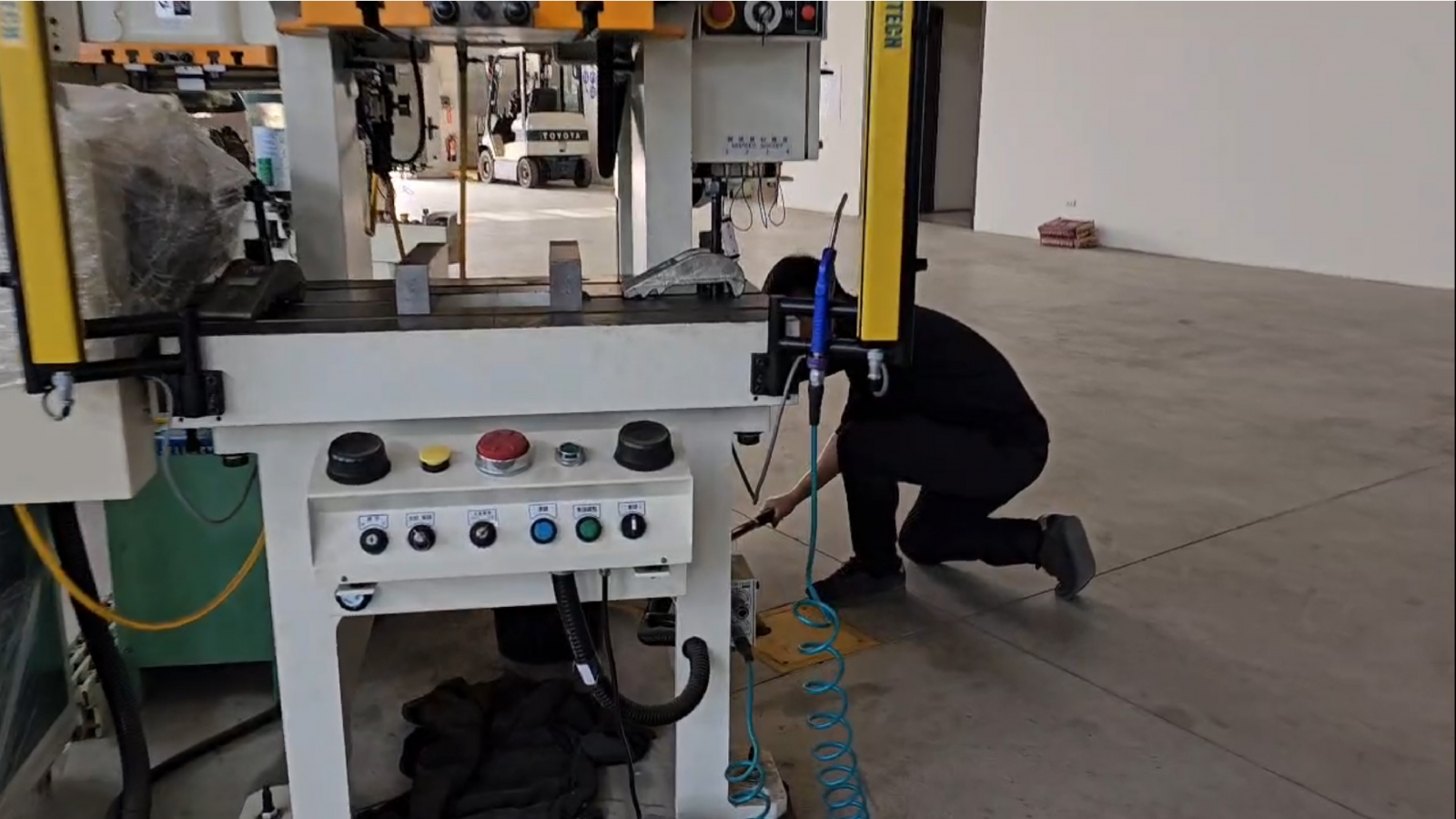

▶ 觀看安裝實測影片

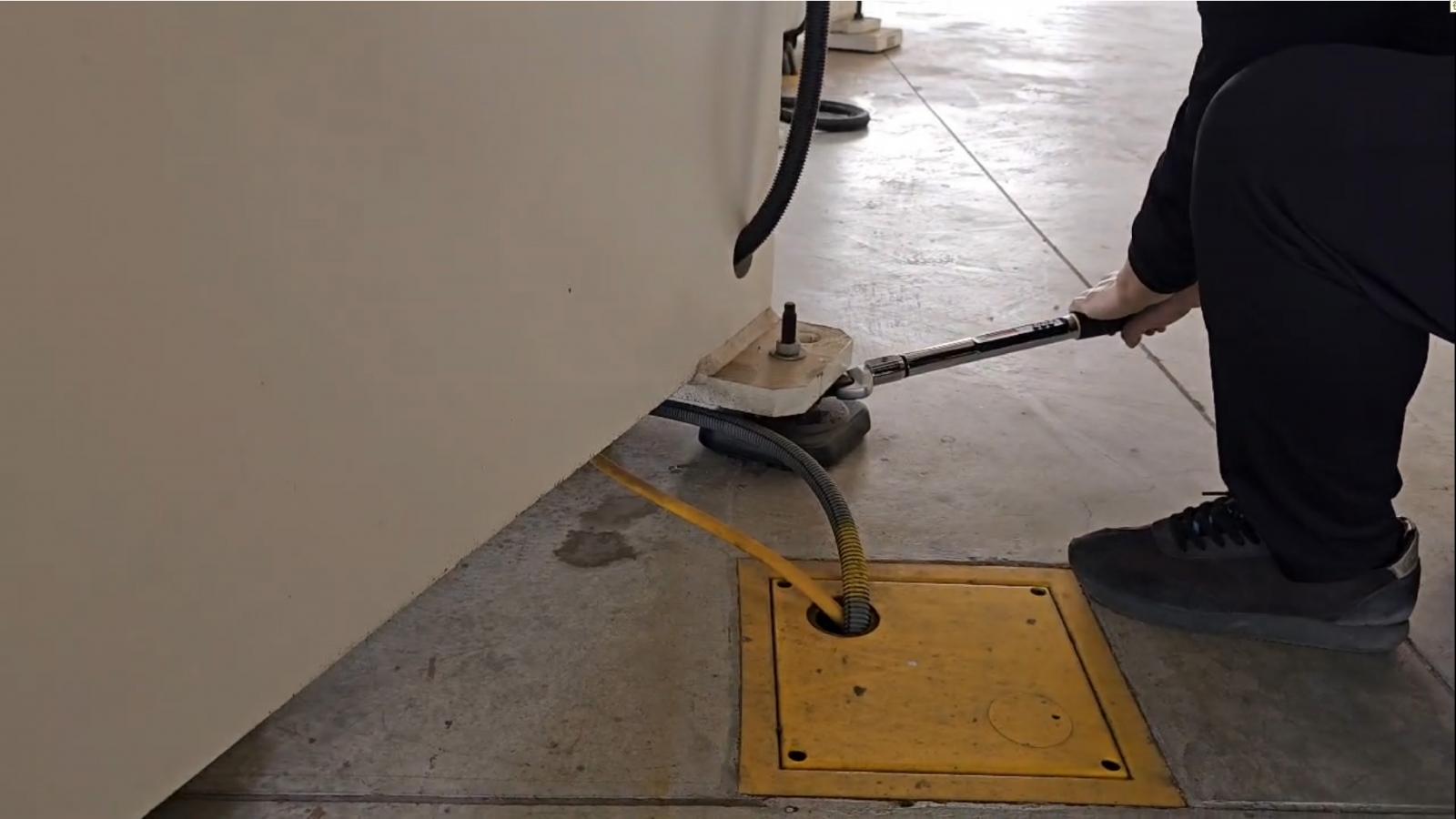

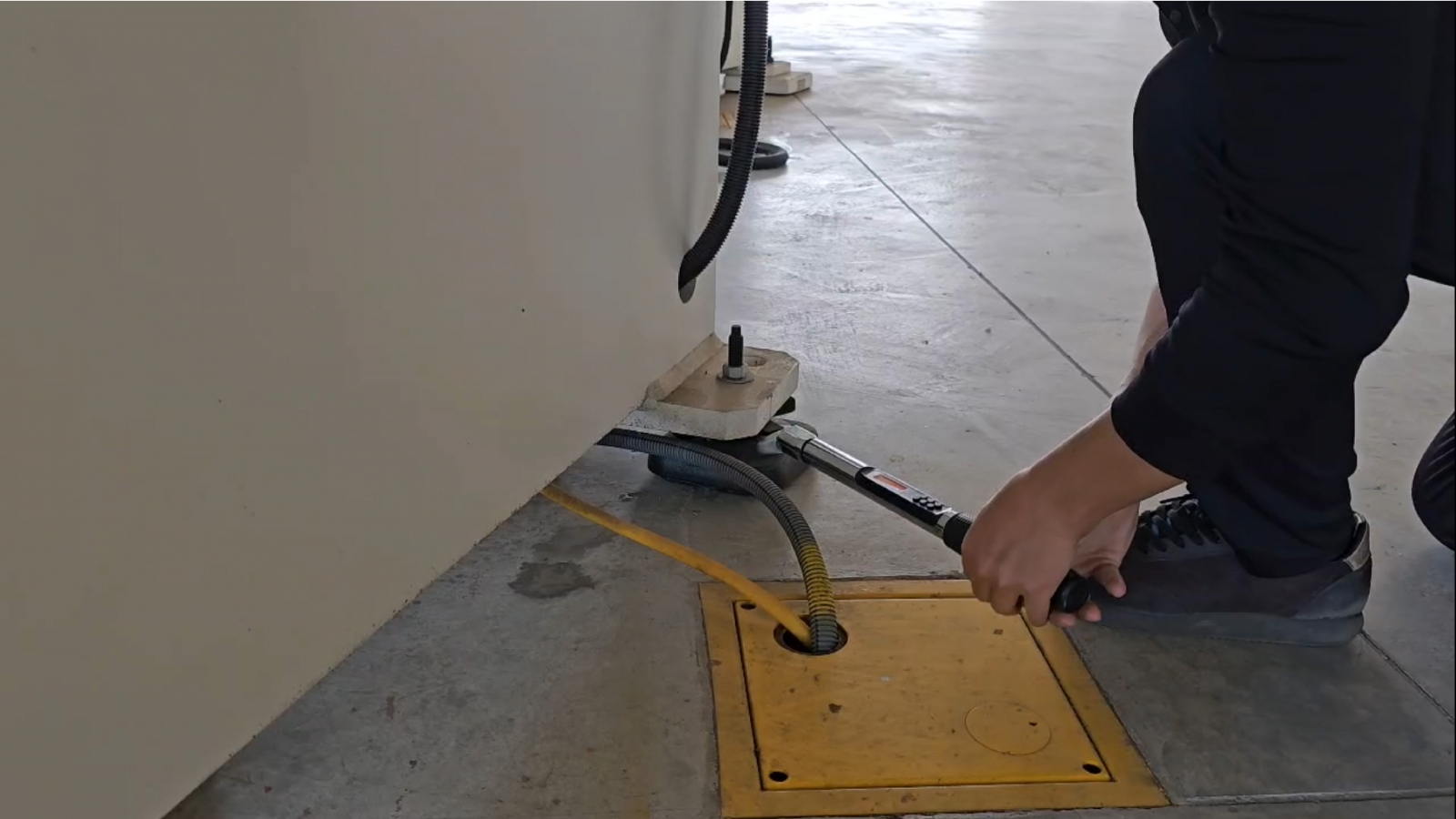

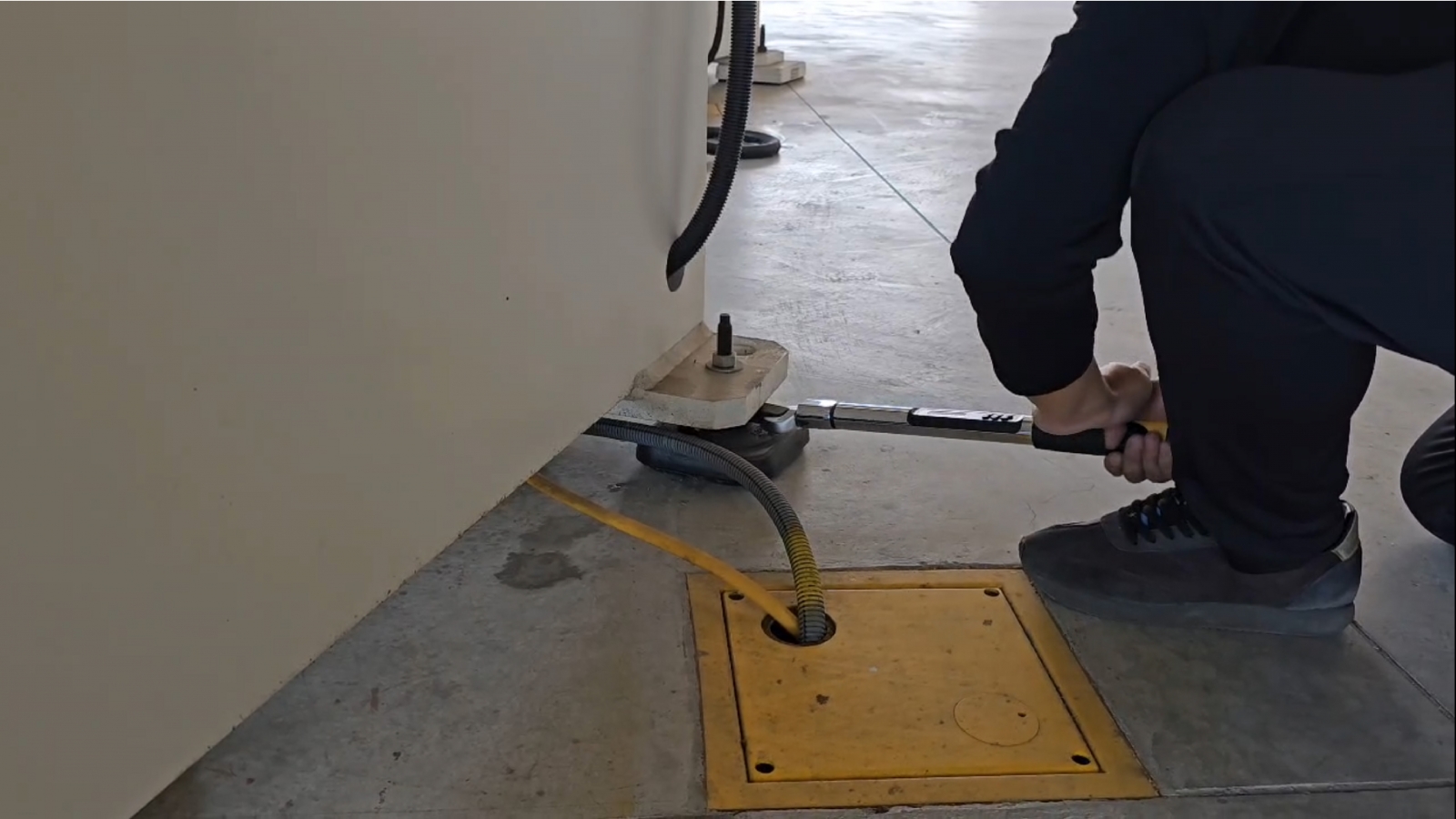

▲ 重型調整防震腳座載重時可調高低
重型設備腳座安裝方式：腳座鑽孔與攻牙差異
我們的業務團隊，很容易遇到工程師反應重型腳座無法承重，調查後才發現原來是機台的安裝孔有攻牙，才導致腳座受力不對，因此安裝DK-07 / DK-09 系列重型調整腳座時，請務必遵循正確的加工工法：
- 設備安裝孔「只需鑽通孔，切勿攻牙」！
- 為何不能攻牙：若設備安裝孔做了攻牙，會導致重量轉移至中心螺桿上，無法發揮盤座承重的優勢，從而大幅降低腳座原有的高荷重與防震能力。
※通孔孔徑及機械腳長度會影響到萬向角度，所以要注意這兩個尺寸。

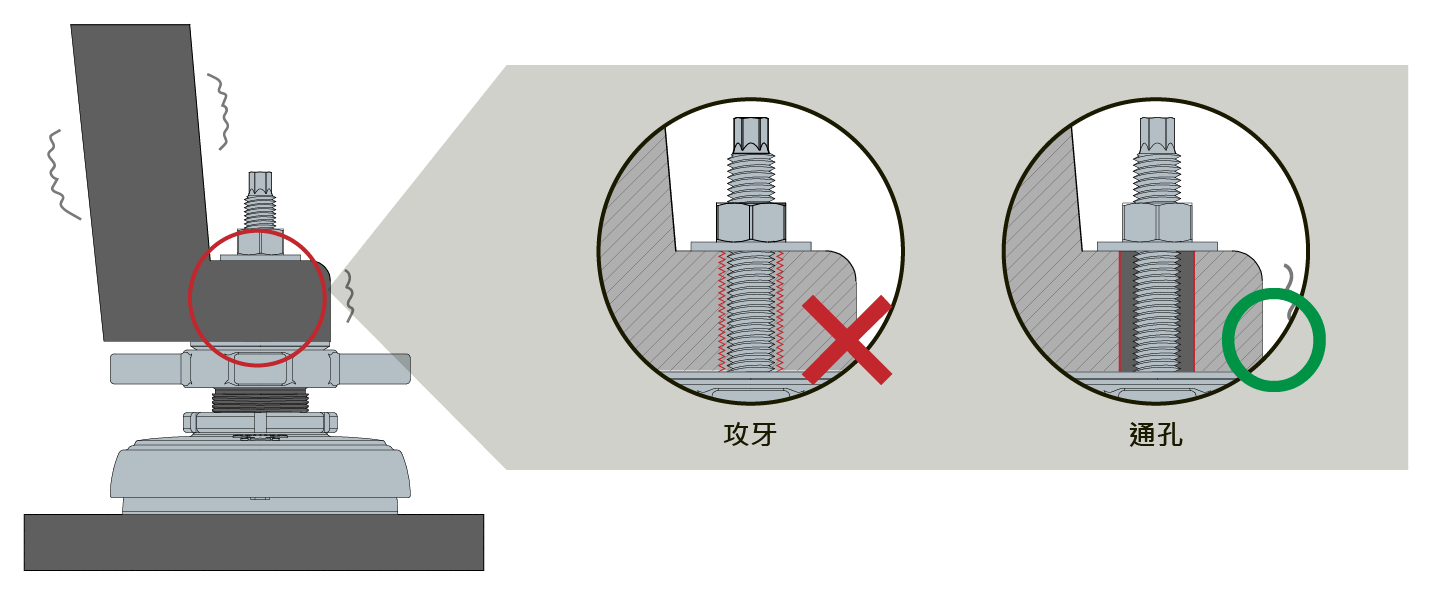

▲ 攻牙 vs 通孔的受力對比圖
| 比較項目 | 攻牙 | 通孔 |
|---|---|---|
| 受力 | 螺桿 | 本體盤座 |
| 荷重位置 | M16螺桿承重，導致荷重降低 *因超過荷重而產生損壞 |
M48螺桿承重，為標示荷重 |
[ 4 ] 萬向腳座系列荷重/材質比較表
以下分別詳細比較鐵匠牌萬向腳座的荷重及材質。
萬向腳座荷重比較表
腳座荷重選擇最常卡關的就是M12、M16、M20這幾個尺寸該用哪個系列，一張表快速看完，不用分別點進每個產品頁比對。若想看荷重測試圖，請點選與型號相應的荷重，或是看Asmith 腳座各型號荷重圖。
| 螺桿尺寸 | DK(S)-10 | DK(S)-08 | DK(S)-04 | DK(S)-05 | DK-09 | DK-07 |
|---|---|---|---|---|---|---|
| M8 | 130 kgf | 130 kgf | 100 kgf | — | — | — |
| M10 | 190 kgf | 190～250 kgf | 150 kgf | |||
| M12 | 390 kgf | 320～390 kgf | 400 kgf | |||
| M16 | 780 kgf | 520～840 kgf | 500～700 kgf | 700 kgf | 1300 kgf | 1700 kgf |
| M20 | 900 kgf | 900 kgf | 800 kgf | 800 kgf | — | — |
「—」表示該系列不提供此尺寸。DK(S)-05 僅有 M16、M20 兩種尺寸，若需要M8~M12小尺寸的15°萬向＋固定功能，目前無對應規格，可考慮改用DK(S)-04。
萬向腳座系列材質比較與適用環境
鐵匠牌萬向腳座，盤座與螺桿材質：
| 材質名稱 (適用系列) | SCM 鍍鋅鋼 (DK通用) |
SUS304 不銹鋼 (DS通用) |
PA66 + GF (DK(S)-04/05) |
FC-250 鑄鐵 (DK-09/07) |
S45C 鋼 (DK-09/07 螺桿) |
|---|---|---|---|---|---|
| 關鍵處理 | 鍍鋅防鏽 | 無 (基材防鏽) | 玻纖強化塑膠 | 粉體烤漆 | 淬火回火 + 磷酸鹽 |
| 機械強度/耐重 | 高 | 高 | 中 | 極高 | 極高 |
| 耐腐蝕性 | 中 | 極佳 | 優 (絕緣) | 良好 | 中 |
| 關鍵限制與適用環境 | 一般工業環境； ⚠️ 刮傷易生鏽， 不耐酸鹼/強潮濕 |
潮濕、水洗、 酸鹼環境首選； 耐溫範圍極廣 |
耐熱 130℃、 耐化學品； ⚠️ 忌極乾燥環境 （濕度<40%易脆化） |
高剛性/高減震/ 防火(UL94 V0)； ⚠️ 漆層受損會導致生鏽 |
重載、高頻率振動/ 剪切力環境； ⚠️ 需定期上油維護防鏽 |
橡膠墊片材質比較（防震與耐用度）
除了金屬與塑膠主體外，防震模組採用的橡膠也是環境適應性的關鍵：
NBR（丁腈橡膠） (適用於 DK(S)-08、DK(S)-04、DK(S)-05)：
特性：耐油性極佳（抗切削油、機油）、耐磨損。
限制：耐候性與耐臭氧能力較弱，不適合長期暴露於強烈日光或強氧化環境。
CR（氯丁橡膠 / 合成橡膠） (適用於 DK-09/07)：
特性：綜合性能優異，具良好的耐油性、耐侯性、耐燃性與機械強度，抗震衰減效果顯著，適合重型機台長期壓載。
材質選擇與建議使用環境
針對不同場合，請參考以下選擇建議：
- 濕熱 / 酸鹼 / 常洗水機台 ⇨ 首選 SUS304（DS-10、DS-08、DS-04、DS-05）
- 重負載 / 高震動 / 抗壓減震 ⇨ 首選 FC-250 或 S45C（DK-09、DK-07）
- 需絕緣 / 輕量化 / 中度負載 ⇨ 首選 PA66 + GF（DK-04、DK-05）
- 一般成本考量 / 一般室內工業 ⇨ 首選 SCM 鍍鋅鋼（DK-10、DK-08）
萬向腳座常見問題（FAQ）
Q1：萬向腳座是什麼？
A：螺桿底部帶圓弧或球頭結構的支撐元件，能自動貼合不平整地面，降低螺桿受力不均的風險。
Q2：萬向腳座和一般調整腳有什麼不同？
A：一般調整腳（也叫機械腳、調平腳）只能調高度；萬向腳座多了角度補償，能自動貼合地面斜度。
Q3：哪種設備需要使用萬向腳座？
A：凡是重視水平穩定性、震動控制或定位精度的自動化設備腳座應用都適合，常見類型包括：
- 自動化設備（自動組裝機、AOI設備、包裝與搬運設備）：重量大，需要穩定定位
- 半導體設備（晶圓設備、檢測設備、Clean Room設備）：對水平度與震動控制要求高
- CNC加工機（銑床、車床、加工中心）：晃動會直接影響加工精度與刀具壽命
- 雷射設備（切割機、雕刻機）：重量大且需要高定位精度
- 量測設備（三次元量測機、光學檢測設備）：微小晃動就可能造成量測誤差
- 輸送設備（Conveyor、自動物流設備）：地面不平易造成輸送偏移
- 食品／醫療／製藥設備：通常選用SUS304不鏽鋼材質的萬向腳座，兼顧防鏽與清潔需求
Q4：荷重選擇越高越好嗎？
A：不是，要依設備總重量、支撐點數與重心分布來選；選太高墊高成本，選太低影響穩定性。
Q5：「建議荷重」和「最大破壞荷重」一樣嗎？
A：不一樣，建議荷重已保留安全係數，實際破壞荷重遠高於表格中的數字。
Q6：DK 和 DS 系列差在哪？
A：差在材質，DK是SCM合金鋼鍍鋅，DS是SUS304不鏽鋼、耐腐蝕能力更好，兩者荷重規格相同。
Q7：4°萬向和15°萬向該怎麼選？
A：地面大致平整選4°（DK(S)-10／08）就夠；地面角度差明顯才需要15°（DK(S)-04／05）。
Q8：什麼情況一定要選有橡膠墊的萬向防震腳座（08/04/05）？
A：設備會震動、位移風險高時選這類系列——萬向腳座是統稱，萬向防震腳座則是多加了NBR橡膠墊的類型；只是單純調水平，選標準的DK(S)-10即可。
Q9：尼龍萬向防震腳座可以用在乾燥室嗎？
A：不建議因為易脆化，DK(S)-04／05系列建議濕度40~60%使用(大部分普通的室內環境皆可使用)，乾燥室請改選金屬材質的10或08系列。
Q10：重型設備腳座為什麼不能攻牙安裝？
A：DK-07與DK-09重型萬向腳座採用特殊承重結構，中心M16螺牙並非主要承重位置。設備底部只需鑽通孔，使荷重由盤座承受；若改為攻牙，可能導致受力位置改變，無法達到原設計1300～1700kgf荷重。
Q11：DK-07與一般萬向腳座有什麼不同？
A：一般萬向腳座主要透過螺桿底部結構調整角度，適合一般設備。DK-07／DK-09則針對大型機械設計，透過盤座分散荷重，可在高負載狀態下直接調整高低。
規格數據來源：鐵匠牌(ASMITH) DK(S)系列型錄。實際選型建議依機台重心分布、動態負荷、安裝環境綜合評估，並保留安全係數。
